Análisis óptico
55.000:1 (valor P-P, 4 cm-¹, exploración de 1 min)
- Analizadores de gases FTIR, Analizadores multigas por infrarrojos

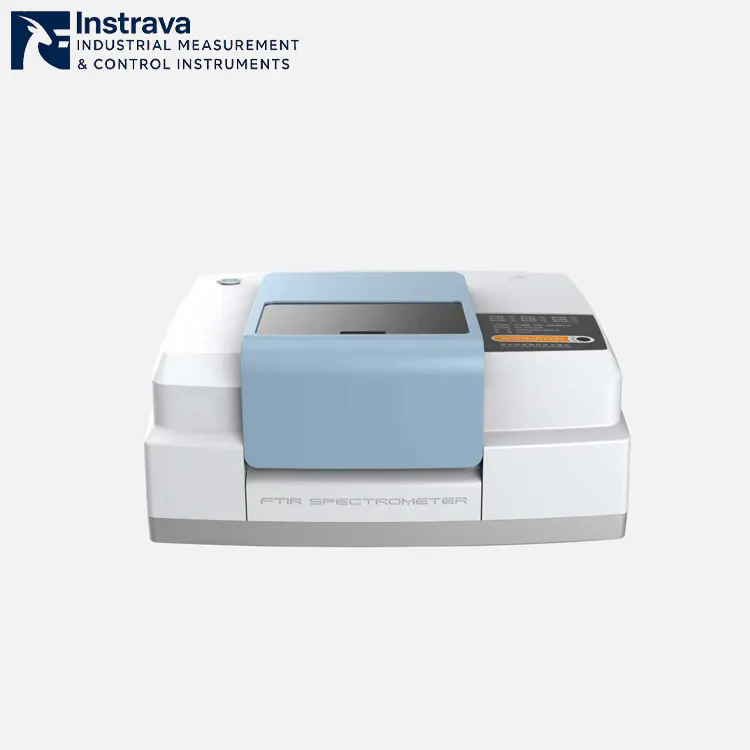

Espectroscopia infrarroja por transformada de Fourier | 7800 - 350 cm-¹
- Analizadores de gases FTIR, Analizadores multigas por infrarrojos

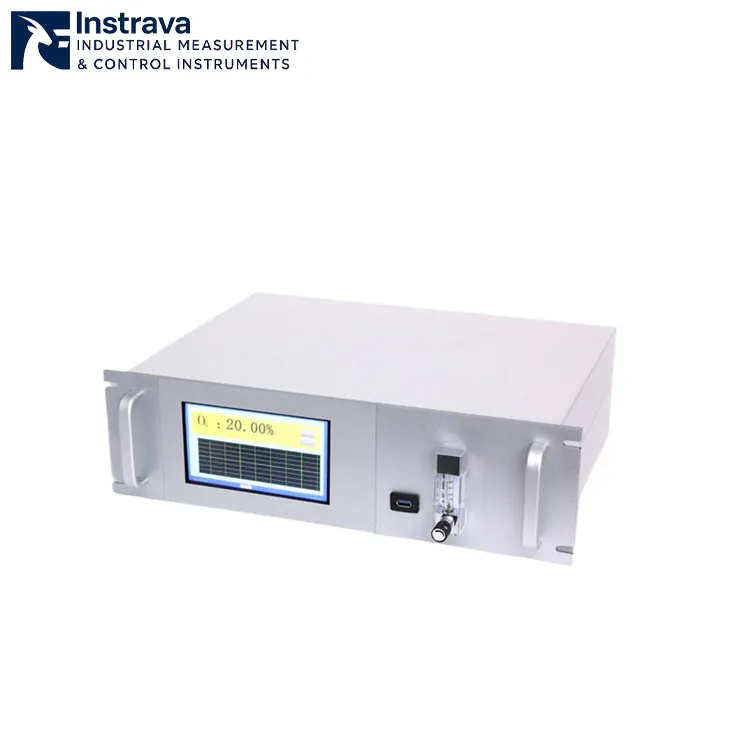

NDIR (infrarrojo no dispersivo) | CO: 0-1% / CO₂: 0-1000 ppm / CH₄: 0-2% / NH₃: 0-1% / SF₆: 0-100 ppm / CnHm: 0-1% / SO₂: 0-5%
- Analizadores de gases NDIR, analizadores multigas por infrarrojos

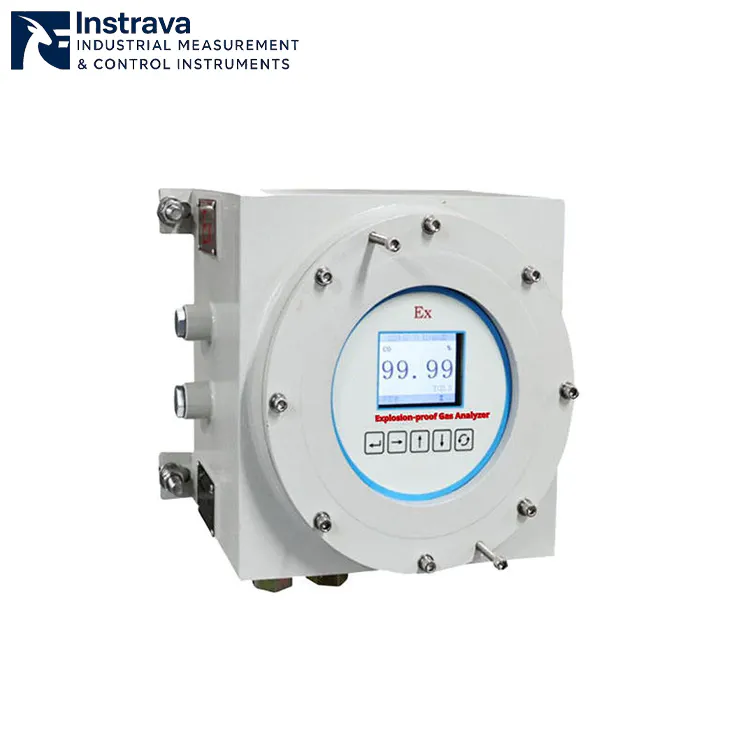

NDIR (infrarrojo no dispersivo) | CO, CO₂, CH₄, NH₃, CnHm, SF₆, SO₂
- Analizadores de gases NDIR, analizadores multigas por infrarrojos

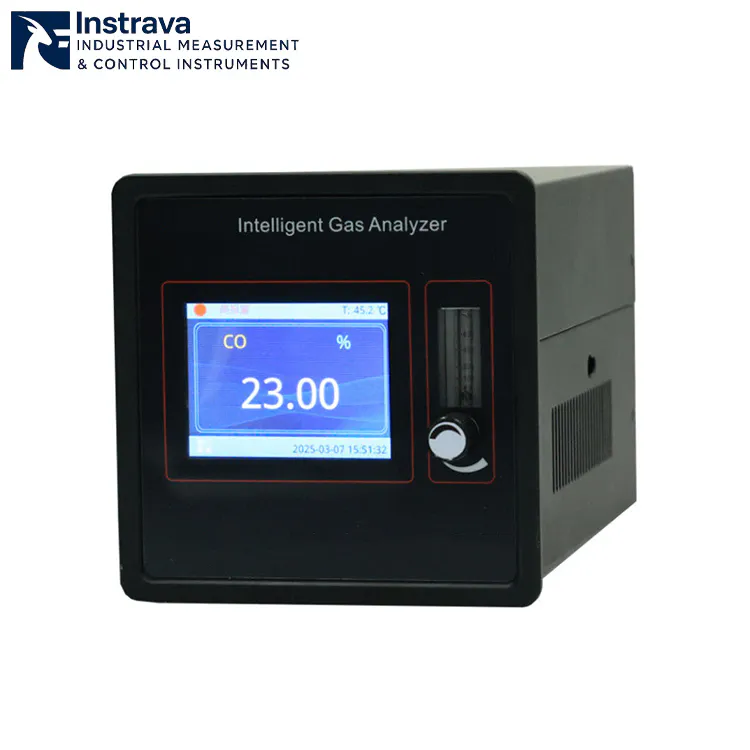

NDIR (infrarrojo no dispersivo) | 0-1000 ppm / 5000 ppm / 1% / 100% (configurable)
- Analizadores de gases NDIR, analizadores multigas por infrarrojos

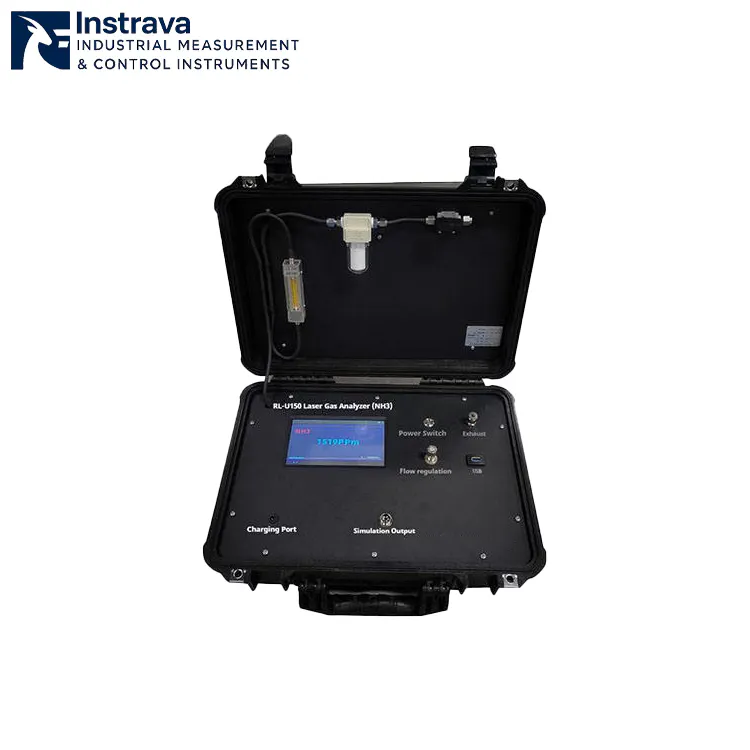

NH3 (Amoníaco) | 10 ppm / 1000 ppm / 40% (personalizable)
- Analizadores de gases TDLAS
Instrumentos de análisis óptico industrial para la caracterización precisa de líquidos y materiales
Los instrumentos de análisis óptico desempeñan un papel fundamental en las modernas mediciones industriales y pruebas de laboratorio, ya que utilizan técnicas basadas en la luz para analizar las propiedades físicas o químicas de líquidos, sólidos y gases. Estos instrumentos proporcionan resultados de medición precisos, rápidos y no destructivos que contribuyen al aseguramiento de la calidad, el control de procesos y el cumplimiento de la normativa.
En Instrava, ofrecemos una amplia gama de soluciones de análisis óptico -incluidos espectrofotómetros, turbidímetros, colorímetros y analizadores de infrarrojos- diseñadas para satisfacer las exigentes necesidades de los entornos industriales, medioambientales y de laboratorio.
¿Qué es el análisis óptico?
El análisis óptico hace referencia a un grupo de técnicas de medición que se basan en la interacción de la luz con la materia para caracterizar la composición o las propiedades de los materiales. Al medir la absorbancia, reflectancia, transmisión o dispersión de la luz, estos instrumentos proporcionan información analítica de alta precisión sobre las muestras.
El análisis óptico se aplica ampliamente en el control de calidad industrial, la supervisión medioambiental, los ensayos farmacéuticos, la inspección de alimentos y bebidas y los laboratorios de investigación porque ofrece:
✔ Resultados rápidos y repetibles
✔ Medición no destructiva
✔ Alta sensibilidad en una amplia gama de concentraciones
Tecnologías clave en el análisis óptico
A continuación se presentan las principales tecnologías de análisis óptico utilizadas en la industria y los laboratorios:
Espectrofotómetros UV-Vis
Los espectrofotómetros UV-Vis miden la intensidad de la luz absorbida por una muestra en el espectro ultravioleta y visible. Estos instrumentos son esenciales para el análisis de la concentración química, la supervisión de reacciones y el control de calidad en:
Análisis del agua
Fabricación de productos químicos
Análisis farmacéutico
Calidad de alimentos y bebidas
Colorímetros
Los colorímetros cuantifican el color de una muestra midiendo la absorbancia a longitudes de onda específicas. Estos instrumentos se utilizan ampliamente en:
✔ Pinturas y revestimientos
✔ Producción textil
✔ Consistencia del color en alimentos y bebidas
✔ Calidad de las aguas residuales
La medición del color ayuda a garantizar la uniformidad del producto y el cumplimiento de las especificaciones de color.
Turbidímetros
Los turbidímetros miden la turbidez o nebulosidad de un líquido causada por partículas en suspensión. Estos instrumentos son fundamentales en:
Pruebas de calidad del agua potable
Tratamiento de aguas residuales
Control del agua de proceso
Un análisis preciso de la turbidez garantiza una calidad del agua segura y conforme a las normas.
Analizadores de infrarrojos (IR)
Los analizadores de infrarrojos utilizan luz infrarroja para detectar enlaces moleculares y grupos funcionales en una muestra. Proporcionan un análisis rápido de la composición y se utilizan ampliamente para:
✔ Detección de compuestos orgánicos
✔ Análisis de gases
✔ Control de la calidad de los polímeros
✔ Control de procesos químicos
Analizadores láser de partículas
Los analizadores láser de partículas determinan la distribución del tamaño de las partículas mediante el seguimiento de patrones de dispersión de la luz. Se utilizan ampliamente en:
Caracterización del polvo
Análisis de emulsiones
Control de aerosoles
Control de calidad en farmacia y ciencia de los materiales
Cómo funciona el análisis óptico
Los instrumentos de análisis óptico suelen seguir estos pasos:
Emisión de la fuente luminosa - La luz se genera en longitudes de onda específicas (UV, visible, IR, láser).
Interacción con la muestra - La luz atraviesa la muestra o se refleja en ella.
Detección y procesamiento de señales - El detector mide los cambios de intensidad de la luz.
Salida de datos - Los resultados se procesan y se muestran como valores numéricos, espectros o gráficos.
Este proceso permite una medición rápida y precisa de las concentraciones químicas, la claridad, el color o el tamaño de las partículas, algo fundamental para el control de calidad y la toma de decisiones en los procesos.
Aplicaciones industriales
Los instrumentos de análisis óptico están al servicio de muchas industrias:
Control del agua y las aguas residuales
Mida parámetros clave como la turbidez, el color y la concentración química para garantizar el cumplimiento de la normativa y la seguridad.
Producción química
Controlar las reacciones, los cambios de concentración y la pureza del producto.
Control de calidad farmacéutica
Realizar análisis precisos de compuestos durante la formulación, la fabricación y las pruebas.
Inspección de calidad de alimentos y bebidas
Garantizar la consistencia del color, la claridad y la concentración de ingredientes.
Pruebas de laboratorio medioambientales
Analizar los contaminantes y los niveles de partículas para cumplir la normativa.
Cómo elegir el analizador óptico adecuado
La selección del instrumento de análisis óptico adecuado requiere una evaluación:
🔹 Tipo de analito (color, absorción, partículas)
🔹 Rango de medición y sensibilidad
🔹 Requisitos de repetibilidad y precisión
🔹 Tipo de muestra y preparación
🔹 Conectividad de salida e integración
🔹 Entorno de aplicación (laboratorio, campo, industrial)
Elegir el analizador adecuado garantiza unos resultados de medición fiables y un control eficaz del proceso.
Por qué elegir las soluciones de análisis óptico de Instrava
Los instrumentos de análisis óptico Instrava están diseñados para:
✔ Alta precisión y fiabilidad
✔ Resultados de medición rápidos y repetibles
✔ Funcionamiento y salida de datos intuitivos
✔ Diseños resistentes para uso industrial y de laboratorio
✔ Amplia gama de tecnologías de medición
Con una amplia experiencia en instrumentación analítica, Instrava proporciona soluciones de análisis óptico a medida que le ayudan a mejorar la calidad, reducir el tiempo de las pruebas y respaldar el cumplimiento de la normativa.
Centro de conocimientos de análisis óptico
Esta página ofrece una visión general estructurada de las tecnologías de análisis óptico utilizadas en la vigilancia industrial y el control de procesos. En lugar de centrarse en definiciones básicas, el objetivo es explicar cómo funcionan los sistemas de medición óptica en entornos industriales, cómo seleccionar la tecnología adecuada y cómo mantener la fiabilidad de las mediciones a largo plazo.
Los instrumentos de análisis óptico detectan las propiedades químicas o físicas de líquidos, gases o sólidos midiendo la interacción entre la luz y la materia. Estos sistemas se utilizan ampliamente en la vigilancia del medio ambiente, el tratamiento de aguas, los análisis de laboratorio y el control de calidad de procesos.
1. Papel del análisis óptico en la supervisión industrial
Las tecnologías de análisis óptico permiten realizar mediciones no destructivas, rápidas y muy selectivas de compuestos químicos y características físicas. A diferencia de los sensores electroquímicos, que se basan en reacciones químicas, los sistemas ópticos miden los cambios en la absorción, dispersión, fluorescencia o reflexión de la luz.
Los analizadores ópticos industriales se utilizan habitualmente para:
Control de la calidad del agua
Medición de la concentración química
Detección de turbidez y sólidos en suspensión
Análisis colorimétrico
Control de nutrientes y contaminación orgánica
Dado que se basan en señales ópticas en lugar de en el consumo directo de productos químicos, muchos instrumentos ópticos ofrecen una mayor estabilidad y un menor uso de reactivos.
2. Principios clave de la medición óptica
2.1 Espectroscopia de absorción
La espectroscopia de absorción mide cómo los compuestos químicos de una muestra absorben determinadas longitudes de onda de la luz. La cantidad de luz absorbida se correlaciona con la concentración.
Este método es muy utilizado para:
Control de nitratos y nitritos
Detección de compuestos orgánicos
UV254 análisis de la calidad del agua
2.2 Análisis colorimétrico
Los analizadores colorimétricos miden la concentración evaluando los cambios de color provocados por las reacciones químicas con los reactivos. La intensidad del color corresponde a la concentración del compuesto objetivo.
Las aplicaciones típicas son:
Control de los fosfatos
Análisis de amoníaco
Medición del cloro
2.3 Medición de la turbidez
Los sensores de turbidez miden la dispersión de la luz causada por las partículas en suspensión en un líquido. Cuanto mayor es la concentración de partículas, mayor es la dispersión de la luz.
El control de la turbidez es esencial para:
Tratamiento del agua potable
Rendimiento del sistema de filtración
Control de los vertidos de aguas residuales
2.4 Medición basada en la fluorescencia
Los sensores de fluorescencia detectan compuestos que emiten luz al ser excitados por una longitud de onda específica. Esta técnica se utiliza habitualmente para detectar materia orgánica o contaminación biológica.
2.5 Medición óptica del oxígeno disuelto
Los sensores ópticos de OD miden la concentración de oxígeno basándose en la extinción por luminiscencia en lugar de en reacciones electroquímicas. Estos sensores proporcionan intervalos de mantenimiento más largos en comparación con los sensores tradicionales basados en membranas.
3. Ventajas de las tecnologías de análisis óptico
En comparación con los métodos químicos o electroquímicos tradicionales, el análisis óptico ofrece varias ventajas:
Consumo mínimo del sensor o reacción química
Tiempo de respuesta más rápido
Mantenimiento reducido en muchas aplicaciones
Alta selectividad para determinados compuestos
Adecuado para sistemas de vigilancia continua
No obstante, los sistemas ópticos pueden necesitar limpieza o calibración en función del entorno.
4. Consideraciones sobre la selección de sensores
La selección de un instrumento de análisis óptico requiere la evaluación de:
Compuesto o parámetro objetivo
Alcance de detección requerido
Transparencia y turbidez del proceso
Condiciones de temperatura y presión
Riesgo de incrustaciones
Método de instalación (en línea, por inmersión o por muestreo)
La adaptación de la tecnología de sensores a las condiciones del proceso garantiza mediciones estables a largo plazo.
5. Instalación y entorno de medición
La fiabilidad de las mediciones ópticas depende de una instalación adecuada.
Algunas consideraciones importantes son:
Evitar las burbujas de aire en las rutas ópticas
Garantizar un flujo de muestras suficiente
Minimizar la acumulación de sedimentos en las ventanas ópticas
Instalación de sensores donde la muestra sea representativa del proceso
Una mala instalación es una causa frecuente de inestabilidad en las mediciones.
6. Requisitos de mantenimiento y limpieza
Los sensores ópticos requieren inspecciones y limpiezas periódicas para evitar el ensuciamiento de las superficies ópticas.
Las prácticas de mantenimiento pueden incluir:
Limpieza manual de los cristales ópticos
Sistemas limpiaparabrisas automáticos
Calibración con patrones de referencia
Verificación periódica con mediciones de laboratorio
El mantenimiento rutinario garantiza la precisión de las mediciones y la longevidad del sensor.
7. Integración con sistemas industriales
Los analizadores ópticos modernos pueden integrarse en plataformas de automatización mediante:
Salidas analógicas de 4-20 mA
Protocolos de comunicación digital
Registro de datos e integración SCADA
Estas integraciones permiten realizar ajustes automatizados de los procesos, generar alarmas y elaborar informes reglamentarios.
8. Aplicaciones industriales
Los instrumentos de análisis óptico se utilizan en muchos sectores:
Tratamiento del agua y de las aguas residuales
Control medioambiental
Producción química
Procesado de alimentos y bebidas
Control de calidad en el laboratorio
Cada industria presenta retos diferentes en términos de contaminación, frecuencia de mantenimiento y precisión de las mediciones.
9. FAQ - Análisis óptico
Q1. ¿Por qué se prefieren los analizadores ópticos para el control continuo de la calidad del agua?
Los analizadores ópticos proporcionan una respuesta rápida, mediciones estables y un consumo reducido de reactivos, lo que los hace adecuados para la monitorización continua en sistemas de tratamiento de aguas.
Q2. ¿Qué factores pueden afectar a la precisión del sensor óptico?
La suciedad, las burbujas de aire, las variaciones de temperatura y una instalación incorrecta pueden influir en la calidad de la señal óptica y en la precisión de la medición.
Q3. ¿Cómo interfiere la turbidez en las mediciones ópticas?
Una turbidez elevada puede dispersar la luz y distorsionar las mediciones en determinados sistemas ópticos. El diseño del sensor y la longitud de onda de medición ayudan a minimizar este efecto.
Q4. ¿Son los sensores ópticos de oxígeno disuelto mejores que los sensores electroquímicos?
Los sensores ópticos de OD suelen requerir menos mantenimiento porque no consumen oxígeno durante la medición y no dependen de membranas que deban sustituirse con frecuencia.
Q5. ¿Por qué es importante la limpieza de los sensores ópticos?
Los depósitos en las ventanas ópticas pueden bloquear o distorsionar la transmisión de la luz, provocando lecturas inexactas. Una limpieza rutinaria garantiza un rendimiento fiable de las mediciones.
Q6. ¿Se pueden utilizar analizadores ópticos en aguas muy contaminadas?
Sí, pero los sensores pueden requerir carcasas protectoras, sistemas de limpieza automática o acondicionamiento de muestras para mantener un funcionamiento estable.
Q7. ¿Con qué frecuencia deben calibrarse los analizadores ópticos?
Los intervalos de calibración dependen del parámetro de medición, las condiciones ambientales y los requisitos reglamentarios. Se recomienda la verificación periódica con métodos de laboratorio.
Q8. ¿Cuáles son las principales ventajas de la medición óptica en comparación con los métodos basados en reactivos?
A menudo, los métodos ópticos reducen el consumo de productos químicos, simplifican el mantenimiento y permiten un control en tiempo real sin muestreo manual.
Q9. ¿Pueden los sistemas de análisis óptico apoyar el control automatizado de procesos?
Sí. Cuando se integran con los sistemas de control, los analizadores ópticos pueden activar alarmas, ajustar la dosificación de productos químicos o regular los procesos de tratamiento.
Q10. ¿Qué determina la estabilidad a largo plazo de los sensores ópticos?
La calidad del material del sensor, la resistencia a las incrustaciones, una instalación adecuada y unas prácticas de mantenimiento coherentes contribuyen al rendimiento a largo plazo.
10. Ampliación del Knowledge Hub
El Centro de Conocimientos de Análisis Óptico puede ampliarse con páginas técnicas específicas, como:
Comparación de tecnologías de medición de la turbidez
Sensores de oxígeno disuelto ópticos frente a electroquímicos
Control de la absorbancia UV en el tratamiento del agua
Analizadores de nutrientes en línea para plantas de aguas residuales
Estas extensiones ayudan a construir una arquitectura completa de conocimientos de medición óptica para la vigilancia industrial y medioambiental.
Análisis óptico-FAQ
¿Por qué los instrumentos de análisis óptico producen a veces lecturas incoherentes en aguas muy turbias?
En aguas muy turbias, las partículas en suspensión dispersan y absorben la luz de forma impredecible. Esto puede distorsionar la trayectoria de la señal óptica y provocar variabilidad en las mediciones. El diseño del sensor, la selección de la longitud de onda y los algoritmos de filtrado de la señal son fundamentales para mantener la estabilidad en estos entornos.
¿Cómo influye la contaminación del camino óptico en la precisión de las mediciones?
Los depósitos en las ventanas ópticas reducen la transmisión de la luz y alteran la señal detectada por el sensor. Incluso las biopelículas finas o las incrustaciones minerales pueden cambiar significativamente la respuesta óptica, razón por la que en las aplicaciones de monitorización continua se suelen utilizar sistemas de limpieza rutinaria o limpiaparabrisas automáticos.
¿Por qué es importante la selección de la longitud de onda en los sistemas de análisis óptico?
Diferentes sustancias absorben o dispersan la luz a longitudes de onda específicas. La selección de la longitud de onda adecuada permite al analizador aislar el parámetro objetivo minimizando las interferencias de otros compuestos de la matriz de la muestra.
¿Cómo distinguen los sensores ópticos entre sustancias disueltas y partículas en suspensión?
Los sistemas ópticos utilizan distintos principios de medición para diferenciar estos efectos. Los analizadores basados en la absorción se centran en los compuestos disueltos, mientras que los sensores de turbidez miden la dispersión de la luz causada por las partículas. Los instrumentos avanzados combinan varias longitudes de onda o ángulos de detección para mejorar la selectividad.
¿Cuáles son las principales causas de deriva a largo plazo en los instrumentos de análisis óptico?
La desviación a largo plazo puede deberse al envejecimiento de los componentes ópticos, la suciedad de las superficies del sensor, los cambios en la intensidad de la fuente de luz o la degradación gradual de la sensibilidad del detector. La verificación periódica con respecto a las mediciones de laboratorio ayuda a mantener la confianza en las mediciones.
¿Cómo influye la luz ambiental en las mediciones ópticas?
Las fuentes de luz externas pueden introducir ruido en los sistemas de detección óptica. Los analizadores ópticos industriales suelen diseñarse con blindaje, fuentes de luz moduladas y técnicas de filtrado de señales para minimizar las interferencias de la iluminación ambiental.
¿Por qué los sensores ópticos de oxígeno disuelto pueden mantener intervalos de mantenimiento más largos que los sensores electroquímicos?
Los sensores ópticos de oxígeno disuelto se basan en la extinción de la luminiscencia en lugar de en reacciones químicas que consumen oxígeno. Al no consumir oxígeno durante la medición, suelen experimentar una deriva más lenta y requieren menos sustituciones de membrana.
¿Puede el análisis óptico sustituir por completo al análisis químico de laboratorio?
El análisis óptico en línea proporciona una supervisión rápida y continua, pero los métodos de laboratorio siguen siendo esenciales para la validación, la calibración de referencia y la caracterización química detallada. En la mayoría de los sistemas industriales, los sensores en línea y las pruebas de laboratorio se complementan.
¿Cómo gestionan los analizadores ópticos las matrices de agua complejas con múltiples compuestos interferentes?
Los analizadores avanzados pueden utilizar detección multi-longitud de onda, compensación basada en algoritmos o modelos de calibración para aislar las señales objetivo. Sin embargo, en matrices muy complejas, la incertidumbre de medición puede seguir aumentando.
¿Por qué los analizadores ópticos muestran a veces una respuesta retardada durante los cambios bruscos de concentración?
El retraso en la respuesta puede deberse a las condiciones de flujo de la muestra, la dinámica de mezcla o el tiempo de estabilización del sensor óptico. Garantizar un flujo adecuado y una colocación correcta del sensor mejora la capacidad de respuesta de las mediciones en tiempo real.
¿Qué papel desempeñan los sistemas de limpieza automática en las instalaciones de control óptico?
Los sistemas de limpieza automática, como los limpiaparabrisas mecánicos, los sistemas de chorro de aire o la limpieza por ultrasonidos, reducen las incrustaciones en las ventanas ópticas. Estos sistemas prolongan considerablemente los intervalos de mantenimiento en aguas residuales o entornos biológicos.
¿Cómo influye la variación de temperatura en los sistemas ópticos de medición?
La temperatura puede afectar tanto a las propiedades ópticas de la muestra como al rendimiento de las fuentes de luz y los detectores. Muchos analizadores incluyen compensación interna de temperatura para mantener la estabilidad de las mediciones en condiciones de proceso variables.
¿Por qué se suelen utilizar analizadores ópticos para la vigilancia continua del medio ambiente?
Los instrumentos ópticos permiten realizar mediciones rápidas y no destructivas y pueden funcionar de forma continua con un consumo mínimo de reactivos. Esto los hace muy adecuados para el control a largo plazo en plantas de tratamiento de aguas y estaciones de control medioambiental.
¿Qué determina la fiabilidad a largo plazo de un sistema de análisis óptico?
La fiabilidad depende de la durabilidad de los componentes ópticos, la resistencia del material del sensor a la suciedad, una instalación adecuada y unas prácticas de mantenimiento coherentes. Un diseño del sistema que permita una limpieza y calibración sencillas mejora significativamente la estabilidad a largo plazo.
Por qué elegir Instrava
Al elegir Instrava, obtiene un socio con un profundo conocimiento de las aplicaciones industriales y la experiencia necesaria para hacer frente a los retos operativos actuales.
Nuestro papel va más allá de los productos: respaldamos su éxito con soluciones fiables y un compromiso a largo plazo.
Innovación impulsada por la ingeniería
La innovación en Instrava se guía por necesidades industriales reales. Perfeccionamos continuamente nuestras tecnologías para hacer frente a los cambiantes retos operativos, garantizando un rendimiento práctico y fiable en entornos exigentes.
Personalización específica de la aplicación
Ofrecemos personalización a nivel de ingeniería para adaptarnos a las condiciones específicas del proceso. Desde el rango de medición y los materiales hasta las señales de salida y las opciones de instalación, nuestras soluciones están configuradas para adaptarse a aplicaciones reales.
Calidad y fiabilidad demostradas
La calidad y la fiabilidad son fundamentales en todos los productos Instrava. Fabricados bajo estrictos controles de calidad y sometidos a pruebas exhaustivas, nuestros instrumentos ofrecen un rendimiento preciso, estable y a largo plazo.
Capacidad global con apoyo local
Instrava combina la experiencia mundial en ingeniería con una asistencia local receptiva, lo que garantiza que nuestros socios se beneficien de una tecnología alineada internacionalmente y de un servicio regional puntual.
Amplia cartera de productos
Nuestra amplia cartera de instrumentos de medición y control nos permite dar respuesta a una amplia gama de necesidades industriales, proporcionando soluciones integradas a partir de una fuente única y fiable.
Asistencia técnica orientada a los socios
Trabajamos en estrecha colaboración con nuestros socios, desde el asesoramiento técnico hasta la asistencia posventa. Nos centramos en ofrecer soluciones que generen un valor duradero y contribuyan al éxito operativo a largo plazo.
