Caudalímetro
Funciona de -40°C a +350°C y hasta 4,0 MPa
Admite salida de impulsos y transmisión de 4-20 mA
- Seguridad intrínseca, alta precisión, amplio rango de caudal
Intervalo de caudal (m3/h) | 3-65 a 160-3200 (Varía según el DN)
Temperatura de funcionamiento | -10°C a +40°C
- A prueba de explosiones, intrínsecamente seguro, amplio rango de caudal
Diámetro nominal | DN32-DN300
Caudal | 3-3200 m³/h
- A prueba de explosiones, intrínsecamente seguro, alta precisión, amplio rango de caudal

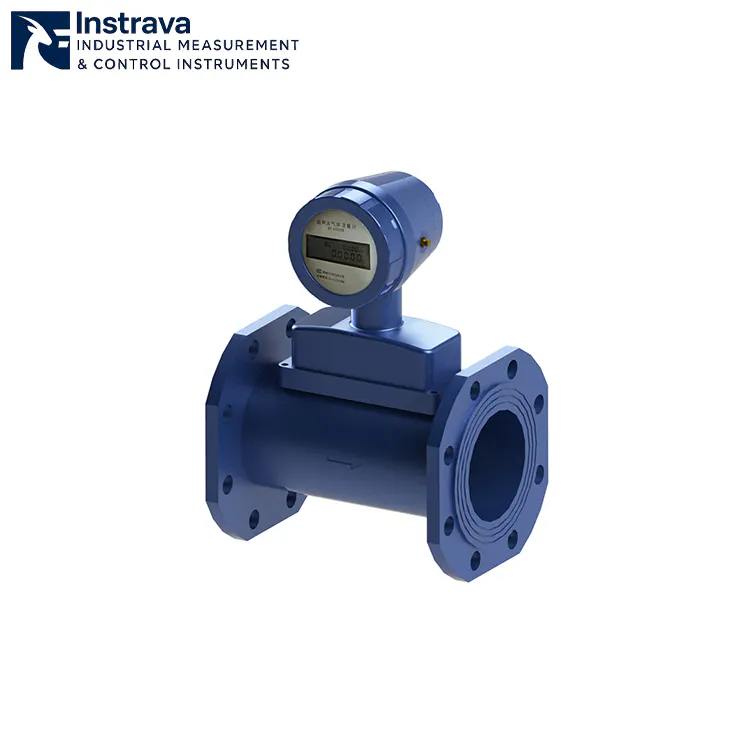

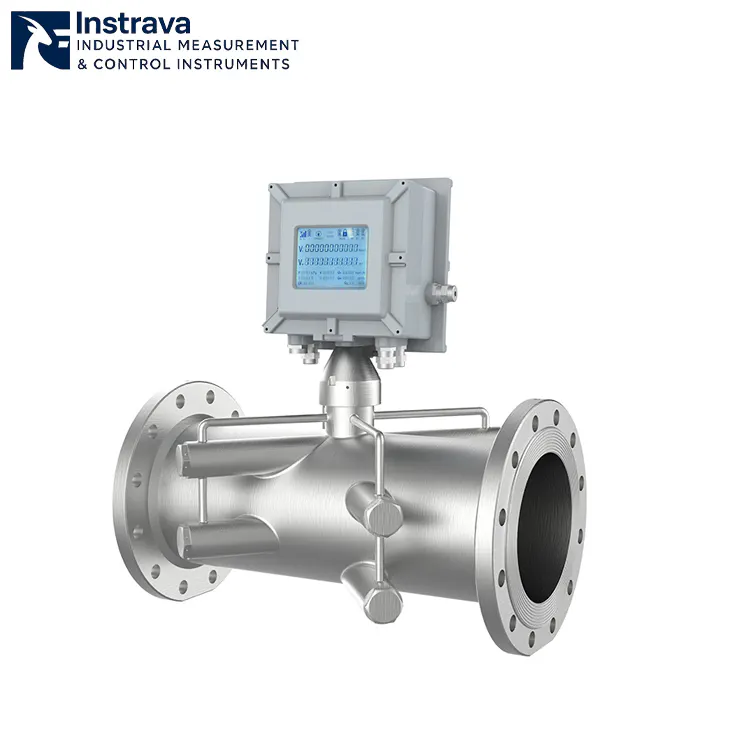

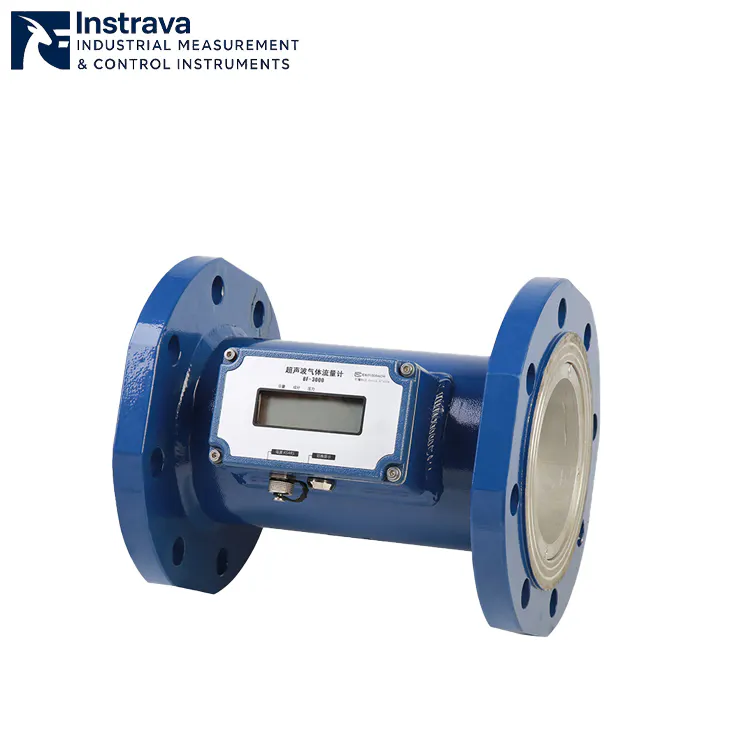

Tipos de gas | Gas natural, GLP, aire
Salida | RS485 / 4-20mA / Modbus
- A prueba de explosiones, intrínsecamente seguro, amplio rango de caudal
Precisión hasta 0.1% / 0.15% | Gama de tamaños de tuberías: DN15 - DN150
- Intrínsecamente seguro, amplio rango de caudal
DN10-DN200 | 40-120000L/H
- Alta precisión, baja pérdida de presión
Descargar información sobre caudalímetros ES
Caudalímetros industriales para la medición precisa del caudal de líquidos y gases
Los caudalímetros son instrumentos esenciales utilizados para medir el caudal de líquidos y gases en procesos industriales. La medición precisa del caudal desempeña un papel fundamental en el control de procesos, la gestión de inventarios, la supervisión de la energía y los sistemas de seguridad de una amplia gama de industrias, como las de tratamiento de aguas, procesamiento químico, petróleo y gas, alimentación y bebidas, farmacéutica y generación de energía.
En Instrava, ofrecemos una amplia gama de caudalímetros de alta precisión diseñados para ofrecer fiabilidad, estabilidad e integración con los modernos sistemas de automatización. Tanto si necesita medición electromagnética para líquidos conductores como tecnología ultrasónica para la supervisión no invasiva del caudal, nuestras soluciones ofrecen un rendimiento fiable en entornos exigentes.
¿Qué son los caudalímetros?
Los caudalímetros son dispositivos que miden la velocidad a la que un fluido o gas pasa por una tubería o canal abierto. Convierten el movimiento físico del caudal en una señal legible, como una salida eléctrica, que puede ser supervisada por sistemas de control o utilizada para tomar decisiones de automatización.
Los caudalímetros modernos admiten tanto caudal volumétrico (por ejemplo, m³/h, L/min) y flujo másico lo que permite controlar con precisión el rendimiento del proceso, la dosificación y el consumo de energía.
Tipos comunes de caudalímetros
Las distintas aplicaciones industriales requieren diferentes tecnologías de medición de caudal. A continuación se indican los tipos de caudalímetros industriales más utilizados:
Caudalímetros electromagnéticos
Los caudalímetros electromagnéticos utilizan la ley de Faraday de inducción electromagnética para medir la velocidad del caudal en líquidos conductores. Proporcionan una gran precisión y no obstruyen el flujo.
✔ Sin partes móviles
✔ Ideal para agua, aguas residuales y líquidos corrosivos
✔ Alta precisión en un amplio rango
Caudalímetros ultrasónicos
Los caudalímetros ultrasónicos miden el caudal mediante la transmisión de ondas sonoras a través del fluido. La diferencia de tiempo de tránsito o desplazamiento Doppler se utiliza para calcular la velocidad de flujo.
✔ Medición sin contacto (clamp-on)
✔ Funciona con fluidos limpios o sucios
✔ Mantenimiento mínimo

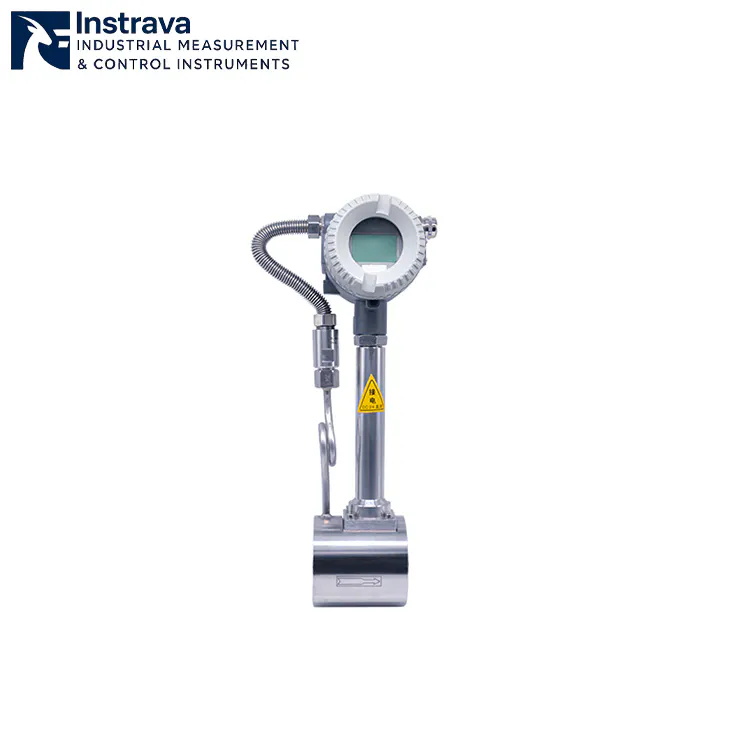

Caudalímetros de vórtice
Los caudalímetros de vórtice detectan los vórtices que se forman aguas abajo de un cuerpo de vórtice colocado en la corriente de flujo. La frecuencia de los vórtices es proporcional a la velocidad del flujo.
✔ Apto para líquidos, gases y vapor
✔ Sin partes móviles
✔ Bueno para HVAC y control de procesos
Caudalímetros de presión diferencial
Los caudalímetros de presión diferencial miden la caída de presión a través de una obstrucción (por ejemplo, una placa de orificio o un venturi) para deducir el caudal.
✔ Método estándar ampliamente utilizado
✔ Compatible con muchos fluidos
✔ Requiere transmisor DP
Caudalímetros de turbina
Los caudalímetros de turbina utilizan un rotor que gira proporcionalmente a la velocidad del caudal. Un sensor de captación detecta la frecuencia de rotación para determinar el caudal.
✔ Alta precisión para fluidos limpios
✔ Respuesta rápida
✔ Ideal para la transferencia de custodia
Caudalímetros másicos térmicos
Los caudalímetros másicos térmicos miden la cantidad de calor disipado por un elemento sensor calentado para deducir el caudal másico, que se utiliza normalmente para gases.
✔ Medición directa de la masa
✔ No necesita corrección de presión/temperatura
✔ Ideal para aire comprimido, gas natural
Cómo funcionan los caudalímetros
Los caudalímetros convierten el movimiento físico del caudal en señales medibles mediante elementos sensores y componentes electrónicos. El proceso general incluye:
Mecanismo de detección - Detecta una propiedad del fluido relacionada con el caudal (velocidad, pérdida de carga, tiempo de tránsito del sonido).
Conversión de señales - Convierte la salida del sensor en una señal eléctrica (4-20 mA, HART, Modbus).
Comunicación de salida - Transmite datos de caudal a PLC, DCS o SCADA para supervisión y control.
Este mecanismo permite un control preciso del flujo utilizado para la automatización, la seguridad, la facturación y el control de calidad.
Aplicaciones industriales de los caudalímetros
Los caudalímetros se utilizan en una amplia gama de industrias:
Tratamiento de agua y aguas residuales
Medir el flujo de entrada/salida, el flujo de dosificación de productos químicos y la descarga de efluentes.
Química y petroquímica
Supervisar el flujo de reactivos químicos, el flujo de vapor y la transferencia de disolventes.
Petróleo y gas
Se utiliza para la transferencia de custodia, la supervisión de tuberías y las estaciones de medición.
Alimentación y bebidas
Medición precisa del caudal para sistemas de dosificación, llenado y CIP.
Fabricación farmacéutica
Garantizar un control estricto de la dosificación y una supervisión limpia del proceso.
HVAC y gestión de la energía
Supervise el consumo de energía mediante la medición del caudal de vapor y agua.
Cómo elegir el caudalímetro adecuado
La selección del caudalímetro adecuado depende de:
🔹 Tipo de fluido: Líquido vs gas vs vapor
🔹 Conductividad: Los caudalímetros electromagnéticos requieren fluidos conductores
🔹 Requisitos de precisión: Alta precisión frente a vigilancia general
🔹 Entorno de instalación: Tamaño de la tubería, acceso, condiciones del entorno
🔹 Tipo de señal de salida: Analógico, digital, protocolo de comunicación
🔹 Condiciones de presión y temperatura
Elegir el caudalímetro adecuado garantiza una mayor precisión del proceso, un mantenimiento reducido y un rendimiento fiable a largo plazo.
Centro de conocimientos sobre caudalímetros
Esta página ofrece una visión general estructurada y orientada a la ingeniería de la medición de caudal industrial. Está diseñada para facilitar la selección de tecnologías, la evaluación de aplicaciones y la toma de decisiones a nivel de sistema, más que para ofrecer definiciones básicas. El contenido refleja las condiciones reales del proceso, el funcionamiento a largo plazo y la integración en los sistemas de control industrial.
1. Función de la medición del caudal en los sistemas industriales
La medición del caudal es un elemento fundamental del control de procesos, la gestión energética y el equilibrio de materiales. En las plantas industriales, los datos de caudal están directamente relacionados con la calidad del producto, los enclavamientos de seguridad, la optimización de la eficiencia y el cumplimiento de la normativa. Un caudalímetro rara vez es un dispositivo aislado; funciona como parte de un sistema de medición y control más amplio.
Entre los objetivos clave de la medición de caudal se incluyen:
Mantenimiento de condiciones de proceso estables y repetibles
Apoyo al balance de masas y al control del consumo
Habilitación de bucles de control y lógica de seguridad
Proporcionar datos fiables para la optimización y la elaboración de informes
2. Caudalímetro, sensor de caudal y transmisor de caudal - Funciones del sistema
Los sistemas de medición de caudal pueden incluir diferentes componentes funcionales:
Los caudalímetros proporcionan una medición primaria basada en un principio físico específico.
Los sensores de caudal detectan los parámetros relacionados con el caudal y generan señales brutas.
Los transmisores de caudal acondicionan las señales y ofrecen salidas normalizadas para los sistemas de control.
En muchas instalaciones industriales, estos elementos están integrados en un único dispositivo, mientras que en otras están distribuidos por razones de flexibilidad o redundancia. Comprender sus funciones ayuda a definir la arquitectura del sistema y los requisitos de fiabilidad.
3. Factores clave para la selección de caudalímetros
La selección de un caudalímetro eficaz comienza con las condiciones del proceso más que con el tipo de producto. Los factores críticos incluyen:
Tipo de medio, como líquido, gas o vapor
Propiedades de los fluidos, como densidad, viscosidad, conductividad y limpieza
Rangos de presión y temperatura de funcionamiento
Relación de reducción y tiempo de respuesta requeridos
Tamaño de la tubería, espacio de instalación y accesibilidad
Seleccionar un caudalímetro que se ajuste a las condiciones de funcionamiento reales es más importante que basarse únicamente en las especificaciones de precisión nominal.
4. Tecnologías de medición del caudal y límites de aplicación
4.1 Medición electromagnética del caudal
Los caudalímetros electromagnéticos se utilizan habitualmente para líquidos conductores. Ofrecen un rendimiento estable con una pérdida de presión mínima y son muy adecuados para aplicaciones de agua, aguas residuales y lodos, siempre que se cumplan los requisitos de conductividad.
4.2 Medición ultrasónica del caudal
Los caudalímetros ultrasónicos son adecuados para tuberías de gran diámetro y aplicaciones en las que se prefiere una medición no intrusiva. Su rendimiento depende de las propiedades del fluido, las condiciones de instalación y la estabilidad de la trayectoria de la señal.
4.3 Métodos basados en la presión diferencial y la velocidad
Los métodos de medición de caudal basados en la caída de presión o la velocidad se utilizan ampliamente en aplicaciones de gas y vapor. Estas tecnologías requieren una instalación y compensación cuidadosas para mantener la precisión en condiciones de proceso cambiantes.
5. Consideraciones sobre la instalación y las tuberías
La calidad de la instalación tiene un impacto significativo en el rendimiento de la medición del caudal. Algunas consideraciones importantes son:
Longitud de la tubería recta aguas arriba y aguas abajo
Alteraciones del perfil de flujo causadas por válvulas, curvas o bombas
Orientación y alineación de montaje
Puesta a tierra, apantallamiento y encaminamiento de la señal
Un diseño adecuado de las tuberías suele mejorar la repetibilidad de las mediciones con más eficacia que la selección de dispositivos de mayor precisión.
6. Influencia de las variaciones del proceso en la medición del caudal
Los procesos industriales rara vez son estables. Las fluctuaciones de temperatura, los cambios de presión y la variación del régimen de caudal pueden afectar a la consistencia de las mediciones. Los caudalímetros diseñados para uso industrial incorporan mecanismos de compensación y amortiguación para mantener una salida fiable en condiciones dinámicas.
7. Precisión, repetibilidad y estabilidad a largo plazo
Aunque la precisión es un parámetro importante, la repetibilidad y la estabilidad a largo plazo suelen ser más críticas en la medición industrial de caudal. Un sensor de caudal que produce resultados constantes a lo largo del tiempo favorece un mejor rendimiento del control y reduce el esfuerzo de recalibración.
8. Integración de sistemas y utilización de datos
Los caudalímetros suelen integrarse con sistemas PLC, DCS o SCADA mediante señales de salida estándar o comunicación digital. Además de la monitorización en tiempo real, los datos de caudal son compatibles con las estrategias de dosificación, gestión energética y mantenimiento predictivo.
9. Mantenimiento, calibración y coste del ciclo de vida
El coste del ciclo de vida se ve influido por la complejidad de la instalación, los requisitos de calibración y la exposición al desgaste o la suciedad. Los caudalímetros seleccionados por su facilidad de mantenimiento y robustez pueden reducir significativamente el tiempo de inactividad y el coste total de propiedad.
10. Prácticas de medición de caudal específicas de la industria
Los distintos sectores imponen distintas prioridades a la medición de caudal:
Las aplicaciones de agua y aguas residuales hacen hincapié en la fiabilidad y la baja pérdida de presión
Las aplicaciones de petróleo y gas requieren amplios rangos de funcionamiento y cumplimiento de las normas de seguridad
El tratamiento químico se centra en la compatibilidad de los materiales y la estabilidad del proceso
Comprender estas prioridades ayuda a alinear la selección del caudalímetro con los objetivos operativos.
11. Retos comunes a nivel de sistema en la medición del caudal
Entre los retos típicos que se plantean en los proyectos de medición de caudal se incluyen:
Subestimar el impacto de las perturbaciones en las tuberías
Selección de tecnología basada únicamente en la precisión nominal
Ignorar el acceso para mantenimiento durante el diseño
Aplicación de un único principio de medición a aplicaciones incompatibles
Para hacer frente a estos retos es preciso adoptar un enfoque a nivel de sistema en lugar de una visión centrada en los dispositivos.
12. Creación de una estrategia sólida de medición del caudal
Una estrategia sólida de medición de caudal integra la selección de dispositivos, el diseño de la instalación, la integración del sistema y la planificación del mantenimiento. Al centrarse en las condiciones reales de funcionamiento y en el rendimiento a largo plazo, los caudalímetros pueden ofrecer datos fiables que respalden unas operaciones industriales seguras, eficientes y optimizadas.
Esta estructura de conocimientos pretende servir de referencia a largo plazo para ingenieros, diseñadores de sistemas y responsables de la toma de decisiones relacionados con la medición de flujos industriales.
Caudalímetro-FAQ
¿Qué es un caudalímetro y cómo funciona?
A medidor de flujo es un dispositivo que mide el caudal de líquidos o gases en una tubería o canal. En aplicaciones industriales, los caudalímetros convierten el flujo físico del fluido en una señal eléctrica o mecánica que puede transmitirse a un... sistema de control. Los principios de medición más comunes son la presión diferencial, las tecnologías electromagnética, ultrasónica, de Coriolis y de turbina.
¿Cuáles son los distintos tipos de caudalímetros utilizados en aplicaciones industriales?
Los caudalímetros industriales incluyen:
Caudalímetros de presión diferencial (DP): Medir el caudal mediante la caída de presión a través de una obstrucción (orificio, venturi).
Caudalímetros electromagnéticos: Utiliza la ley de Faraday para líquidos conductores; sin partes móviles.
Caudalímetros ultrasónicos: Medición del caudal por tiempo de tránsito o desplazamiento Doppler; adecuado para tuberías grandes o medición no invasiva.
Caudalímetros Coriolis: Medición directa del caudal másico; alta precisión para aplicaciones químicas o de petróleo/gas.
Caudalímetros de turbina: Utiliza un rotor cuya velocidad es proporcional al caudal; ideal para líquidos limpios y combustible.
¿Cómo seleccionar el caudalímetro adecuado para plantas petrolíferas, de gas o químicas?
La selección depende de:
Propiedades de los fluidosviscosidad, conductividad, corrosividad, contenido de lodos
Caudal y alcanceFluctuaciones mínimas, máximas y previstas
Tamaño de la tubería y espacio de instalación
Requisitos de precisión±0,1%-1% en función de las necesidades del proceso
Condiciones medioambientalesClasificación de temperatura, presión, vibración y zona peligrosa
Necesidades de integración: protocolos analógicos 4-20 mA o digitales como HART o Modbus
¿Cuál es la diferencia entre un caudalímetro y un caudalímetro de presión diferencial?
A medidor de flujo es un término amplio para cualquier dispositivo que mida el caudal. A caudalímetro de presión diferencial (DP) es un tipo de caudalímetro que calcula el caudal midiendo la diferencia de presión a través de una obstrucción, como una placa orificio o un tubo venturi. Los caudalímetros DP se utilizan ampliamente para supervisión de procesos industriales por su fiabilidad y rentabilidad.
¿Cómo se comparan los caudalímetros electromagnéticos, Coriolis y ultrasónicos?
| Tipo | Lo mejor para | Precisión | Pros | Contras |
|---|---|---|---|---|
| Electromagnético | Líquidos conductores | ±0,5-1% | Sin piezas móviles, bajo mantenimiento | Sólo fluidos conductores |
| Coriolis | Caudal másico de líquidos y gases | ±0,1-0,2% | Flujo másico directo, alta precisión | Más caro, más pesado |
| Ultrasonidos | Tuberías grandes, no invasivas | ±1% | Sin contacto con el fluido, fácil reequipamiento | Sensible a burbujas/sólidos |
¿Cuál es la precisión de los caudalímetros industriales para líquidos y gases?
La precisión depende del tipo de caudalímetro:
Medidores Coriolis: ±0,1-0,2%
Medidores de presión diferencial±0,25-1%
Contadores electromagnéticos±0,5-1%
Medidores ultrasónicos: ±1%
Una instalación, calibración y mantenimiento adecuados son cruciales para mantener la precisión especificada.
¿Puede un caudalímetro medir tanto el caudal de líquido como el de gas?
Algunos caudalímetros, como Coriolis y ultrasonidos, pueden medir tanto líquidos como gases. Sin embargo, la mayoría de caudalímetros electromagnéticos sólo funcionan con líquidos conductores, y los medidores DP o de turbina suelen estar calibrados para líquido o gas, no para ambos.
¿Cuáles son los errores más comunes en la instalación de caudalímetros en tuberías?
Instalación en zonas con flujo turbulento o longitudes insuficientes de tuberías rectas
Utilización de contadores de tamaño incorrecto para el diámetro de la tubería o el intervalo de caudal.
Ignorar las condiciones ambientales (temperatura, vibraciones o medios corrosivos).
Omisión de líneas de impulsos o filtros para caudalímetros DP
No proporcionar una conexión a tierra o blindaje adecuados para los contadores electromagnéticos.
¿Con qué frecuencia deben calibrarse los caudalímetros industriales?
El calibrado depende del uso y de la criticidad del proceso:
Caudalímetros de alta precisión o másicos (Coriolis)cada 6-12 meses
Caudalímetros DP: 12 meses o según los requisitos del proceso
Contadores electromagnéticos o ultrasónicos: 12-18 meses
La calibración periódica garantiza medición fiable del caudal y control de procesos.
¿Pueden funcionar los caudalímetros en entornos peligrosos o explosivos?
Sí. Muchos caudalímetros industriales son Certificación ATEX, IECEx o CSA, El medidor está diseñado para permitir un funcionamiento seguro en condiciones inflamables o explosivas. Seleccione siempre medidores con clasificación de zonas peligrosas para el entorno del proceso.
¿Cómo se comunican los caudalímetros inteligentes con los sistemas SCADA o PLC?
Los caudalímetros inteligentes suelen incluir protocolos de comunicación digital como Bus de campo HART, Modbus o FOUNDATION, que permite la supervisión a distancia, el diagnóstico y la integración con Sistemas DCS o SCADA. Pueden proporcionar datos en tiempo real sobre caudal, volumen totalizado y alertas de mantenimiento.
¿Qué mantenimiento es necesario para que la medición del caudal sea fiable a largo plazo?
Calibración y verificación periódicas
Limpieza de sensores en fluidos con alto contenido de depósitos
Inspección de daños mecánicos o fugas
Verificación de las líneas de impulsos (para contadores DP)
Actualizar el firmware o comprobar el diagnóstico de los contadores inteligentes
Por qué elegir Instrava
Basados en la coherencia, no en las reclamaciones
Aplicaciones industriales
Estamos especializados en el análisis y la detección industriales, con una clara comprensión de los entornos operativos y los requisitos del mundo real.
Estrictos criterios de selección de productos
Cada instrumento se evalúa en función de su rendimiento, estabilidad e idoneidad para la aplicación, no sólo de sus especificaciones o precios.
Suministro fiable y calidad constante
Trabajamos con fabricantes de confianza para garantizar un suministro estable, una calidad constante y una entrega fiable.
Apoyo práctico basado en la experiencia
Nuestras recomendaciones se basan en el conocimiento de la aplicación, lo que ayuda a los clientes a evitar problemas comunes y lograr resultados fiables.
Instrava se ha creado para reducir la incertidumbre, de modo que cada decisión que tome sea más clara, segura y fiable.
