Interruptor de nivel
Measuring Range | 0–2000 mm
Operating Temperature | -10°C to 350°C
- Explosion Proof, Intrinsically Safe, Low Maintenance, Industrial Grade
Probe Temperature | -184°C to 260°C
Explosion Proof | Ex ia IICT4–T6 / Ex d IICT4–T6
- Explosion Proof, Intrinsically Safe, Low Maintenance, Fast Response
Rango de control | ≤ 10 mm / 25-550 mm
Presión de funcionamiento | -0,1 a 10 MPa
- A prueba de explosiones, intrínsecamente seguro, alta fiabilidad, respuesta rápida
Temperatura de funcionamiento | -20°C a 150°C
- A prueba de explosiones, preparado para entornos agresivos, alta fiabilidad
Polvo, partícula, líquido, materiales viscosos | -184 a +350 ℃
- A prueba de explosiones, grado industrial
-10 a 80 °C (máx. hasta 400 °C) | Estándar: 150-500 mm; Extendido: 500-2500 mm
- A prueba de explosiones, respuesta rápida
Interruptores de nivel industriales para un control fiable del nivel de líquidos
El control del nivel de líquidos es una parte fundamental de los sistemas de automatización industrial. Los interruptores de nivel industriales están diseñados para detectar y controlar los niveles de líquido en depósitos, recipientes y tuberías. Estos dispositivos disparan alarmas, accionan bombas o controlan válvulas cuando los niveles de líquido alcanzan puntos preestablecidos, garantizando la seguridad, eficiencia y consistencia del producto.
En Instrava, ofrecemos una amplia gama de interruptores de nivel adecuados para una gran variedad de entornos industriales, como procesamiento químico, tratamiento de aguas, petróleo y gas, alimentación y bebidas, generación de energía y fabricación farmacéutica.
Tanto si necesita sencillez mecánica como precisión electrónica, nuestros interruptores de nivel ofrecen un rendimiento sólido y fiabilidad a largo plazo.
¿Qué es un interruptor de nivel?
A interruptor de nivel es un sensor diseñado para detectar la presencia o ausencia de líquido en un punto de nivel predefinido. A diferencia de los sensores de nivel continuo, los interruptores de nivel suelen proporcionar señales discretas de encendido/apagado utilizado para:
✔ Control de la bomba
✔ Alarmas de alto nivel
✔ Protección de desconexión de bajo nivel
✔ Prevención de sobrellenado
Los interruptores de nivel son componentes críticos de seguridad y automatización en múltiples sistemas industriales.
Tipos de interruptores de nivel
Los entornos industriales suelen requerir interruptores de nivel adecuados para tipos de medios, temperaturas, presiones y requisitos de precisión específicos. A continuación se indican los tipos más utilizados:
Interruptores de nivel mecánicos
Los interruptores de nivel mecánicos utilizan piezas móviles (palancas, muelles o diafragmas) que reaccionan cuando el líquido entra en contacto con un elemento sensor. Son resistentes, económicos e ideales para la detección básica de nivel de encendido/apagado en líquidos no corrosivos.
Interruptores de nivel capacitivos
Los interruptores capacitivos detectan los cambios de capacitancia provocados por la presencia de líquido. Son muy sensibles y adecuados para detectar líquidos con constantes dieléctricas bajas, como aceite, disolventes y mezclas químicas.
Interruptores ópticos de nivel
Los interruptores ópticos utilizan luz infrarroja reflejada en un prisma para detectar la presencia de líquidos. Estos interruptores ofrecen una respuesta rápida y una alta fiabilidad para líquidos limpios, ácidos y medios corrosivos.
Interruptores de nivel ultrasónicos / por radar
Los interruptores de nivel por ultrasonidos y radar emiten ondas sonoras o de radio. La señal se refleja en la superficie del líquido; el tiempo de retorno determina el nivel. Estos interruptores sin contacto funcionan bien en depósitos con vapor, espuma o superficies turbulentas.
Interruptores de nivel de flotador
Los interruptores de flotador incluyen un flotador flotante que sube y baja con el nivel del líquido, activando un interruptor mecánicamente. Son sencillos, muy fiables y se suelen utilizar en depósitos de agua, sumideros y balsas de aguas residuales.
Aplicaciones industriales de los interruptores de nivel
Los interruptores de nivel se utilizan en una amplia gama de industrias:
Tratamiento de aguas y aguas residuales
Se utiliza para evitar el funcionamiento en seco, detectar niveles altos de agua y automatizar el funcionamiento de las bombas.
Procesado químico
Supervise líquidos agresivos y controle procesos por lotes precisos con interruptores de nivel resistentes a la corrosión.
Petróleo y gas
Protegen los tanques contra el sobrellenado, detectan las interfaces de productos y controlan los sistemas de transferencia.
Producción de alimentos y bebidas
Garantizar el control higiénico del nivel en depósitos, mezcladoras y recipientes de proceso.
Generación de energía
Mantenga los niveles de agua de alimentación de la caldera y evite el desbordamiento o el funcionamiento en seco.
Cómo elegir el interruptor de nivel adecuado
La selección del interruptor de nivel adecuado depende de varios parámetros del proceso y del entorno:
🔹 Tipo de soporte: Química de líquidos, viscosidad, presencia de espuma
🔹 Temperatura y presión: Límites de funcionamiento del interruptor
🔹 Configuración de montaje: Instalación superior, lateral o en línea
🔹 Requisito de respuesta: Conmutación rápida frente a retardo estable
🔹 Salida eléctrica: Relé, transistor, señal de 4-20 mA
🔹 Compatibilidad de materiales: Acero inoxidable, Hastelloy para entornos corrosivos
Elegir el interruptor correcto garantiza una detección precisa del nivel, un mantenimiento mínimo y una vida útil prolongada.
¿Por qué elegir las soluciones de interruptores de nivel Instrava?
En Instrava, nuestra gama de interruptores de nivel está diseñada para:
🔹 Durabilidad industrial - resistir entornos difíciles
🔹 Rendimiento estable - deriva mínima en el tiempo
🔹 Amplia compatibilidad de soportes - desde agua hasta productos químicos agresivos
🔹 Instalación y mantenimiento sencillos
🔹 Salidas digitales y analógicas fiables para sistemas de automatización
Nuestra asistencia experta le garantiza la selección de la solución óptima para su aplicación.
Interruptor de nivel Knowledge Hub
Esta página proporciona una comprensión de los interruptores de nivel a nivel de sistema, centrándose en su papel en el control industrial, los enclavamientos de seguridad y la fiabilidad operativa. El contenido evita las definiciones básicas y, en su lugar, aborda la lógica de selección, los límites de aplicación y las consideraciones de ingeniería.
1. Papel de los interruptores de nivel en los sistemas industriales
Los interruptores de nivel son dispositivos discretos de detección de nivel que se utilizan para identificar niveles específicos de líquidos o sólidos dentro de tanques, recipientes, silos o tuberías. A diferencia de los dispositivos de medición continua de nivel, los interruptores de nivel proporcionan salidas binarias (ON/OFF) para fines de control, alarma o enclavamiento de seguridad.
Se suelen aplicar en:
Alarmas de alto y bajo nivel
Control de arranque/parada de la bomba
Protección contra desbordamiento y funcionamiento en seco
Enclavamiento de seguridad y lógica de parada de emergencia
Los interruptores de nivel suelen ser la última línea de defensa para evitar derrames, daños en los equipos y condiciones de funcionamiento inseguras.
2. Interruptor de nivel frente a transmisor de nivel: Límites funcionales
Mientras que los transmisores de nivel proporcionan datos de nivel continuos, los interruptores de nivel se centran en la fiabilidad, la sencillez y la respuesta determinista a valores de consigna predefinidos.
Las distinciones clave incluyen:
Salida de señal discreta en lugar de medición analógica
Respuesta más rápida e integración lógica más sencilla
Mayor tolerancia a condiciones de proceso duras o inestables
Menor complejidad de mantenimiento en aplicaciones críticas para la seguridad
En muchos sistemas, los interruptores de nivel y los transmisores de nivel se utilizan conjuntamente para equilibrar la precisión del control y la garantía de seguridad.
3. Clasificación de las tecnologías de interruptores de nivel

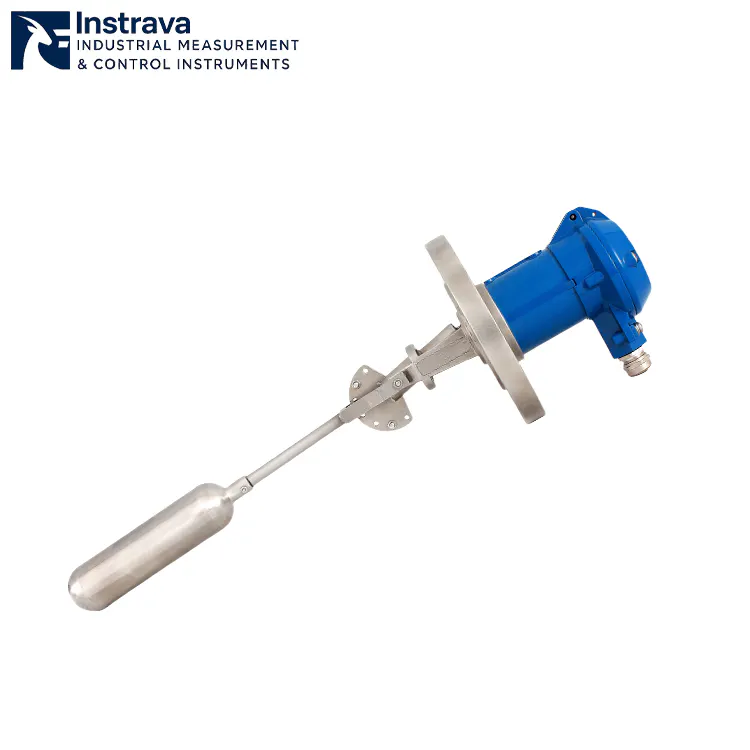

3.1 Interruptores de nivel de flotador
Los interruptores de flotador utilizan la flotabilidad para activar un contacto mecánico o magnético. Son muy utilizados por su sencillez y robustez.
Las aplicaciones típicas incluyen líquidos limpios, tanques de almacenamiento y sistemas de servicios públicos.
3.2 Interruptores magnéticos de nivel
Los interruptores de nivel magnéticos utilizan un flotador con un imán interno que acciona un interruptor de láminas. Son adecuados para presiones más altas, temperaturas más altas y sistemas sellados.

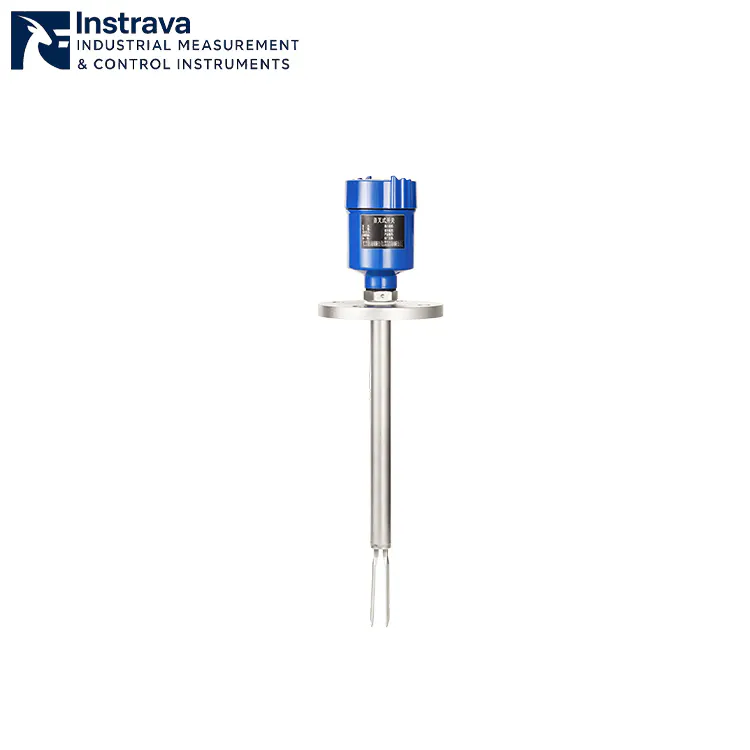

3.3 Interruptores de nivel de horquilla vibratorios
Los interruptores de horquilla vibratoria detectan el nivel en función de los cambios en la frecuencia de vibración cuando están sumergidos. Son muy fiables para líquidos, lodos y algunos sólidos.

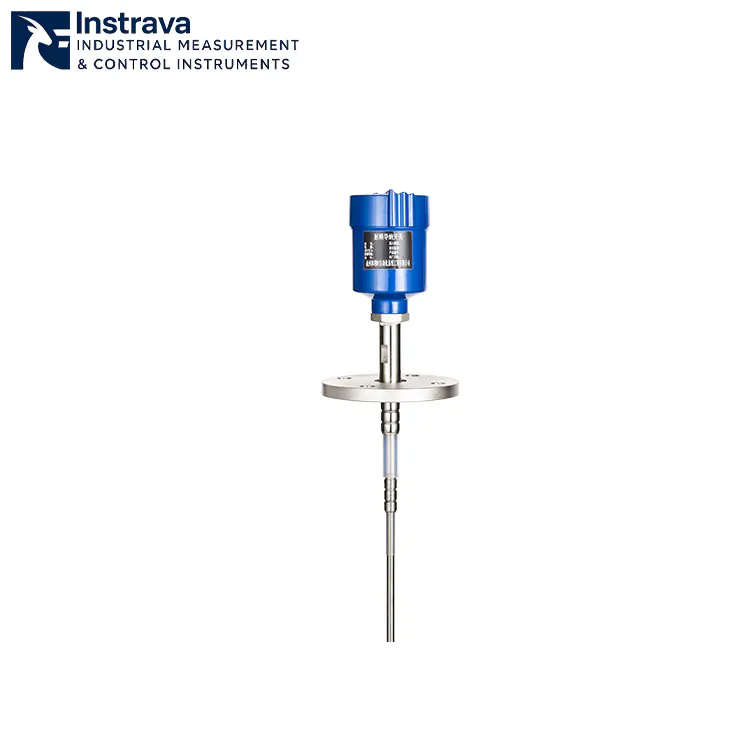

3.4 Interruptores capacitivos de nivel
Los interruptores capacitivos detectan cambios en la capacitancia causados por la presencia de material. Son adecuados para líquidos, polvos y sólidos granulados, pero requieren una calibración cuidadosa.
3.5 Interruptores de nivel conductivos
Los interruptores conductivos se basan en la conductividad eléctrica del medio y suelen utilizarse en aplicaciones basadas en agua.
3.6 Interruptores ópticos de nivel
Los interruptores ópticos utilizan los cambios de refracción de la luz para detectar el nivel y suelen aplicarse en equipos compactos o sistemas higiénicos.
4. Criterios clave de selección de los interruptores de nivel
Tipo de medio: líquido, lodo, polvo o sólido a granel
Condiciones del proceso: temperatura, presión, corrosión, incrustaciones
Precisión y repetibilidad del punto de conmutación
Orientación de la instalación y limitaciones de montaje
Tipo de salida e integración con sistemas de control o alarma
Certificaciones requeridas (ATEX, IECEx, SIL, normas higiénicas)
La selección de la tecnología de interruptores de nivel correcta minimiza las falsas alarmas y las interrupciones del funcionamiento.
5. Consideraciones sobre la instalación y la aplicación
Evitar turbulencias, espuma o rellenar zonas de impacto
Longitud de inserción y posición de montaje correctas
Teniendo en cuenta los riesgos de acumulación, revestimiento o solidificación
Contabilización de las variaciones de densidad y dieléctricas
La instalación incorrecta es una causa común de mal funcionamiento del interruptor de nivel.
6. Fiabilidad, diseño a prueba de fallos y lógica de seguridad
Los interruptores de nivel utilizados para funciones de seguridad deben ser compatibles:
Lógica de salida a prueba de fallos (preferiblemente normalmente cerrada)
Puntos de conmutación redundantes para niveles críticos
Compatibilidad con relés de seguridad o módulos de seguridad PLC
Indicación diagnóstica de avería o pérdida de potencia
Los interruptores de nivel se utilizan con frecuencia en sistemas de protección contra sobrellenado y de prevención de funcionamiento en seco.
7. Mantenimiento y gestión del ciclo de vida
Inspección visual para detectar daños mecánicos o acumulaciones
Pruebas funcionales a intervalos definidos
Planificación de la sustitución en función del desgaste mecánico o el envejecimiento del sensor
Minimización del tiempo de inactividad mediante diseños sencillos y robustos
En comparación con los sensores continuos, los interruptores de nivel suelen ofrecer una vida útil más larga con un mantenimiento mínimo.
8. Aplicaciones industriales
Agua y aguas residuales: protección de bombas, alarmas de nivel de depósitos
Procesamiento químico: prevención de sobrellenado y enclavamientos de seguridad
Petróleo y gas: separador y control de nivel de tanques de almacenamiento
Generación de energía: protección de calderas y sistemas auxiliares
Alimentación y bebidas: detección de nivel higiénico en equipos de procesado
9. FAQ - Interruptores de nivel
Q1. ¿Cuándo debe utilizarse un interruptor de nivel en lugar de un transmisor de nivel?
Los interruptores de nivel son preferibles cuando sólo es necesario detectar un punto de nivel específico, como alarmas de nivel alto, protección de nivel bajo o control de enclavamiento, donde la medición continua es innecesaria.
Q2. ¿Cómo afectan las condiciones del proceso a la fiabilidad de los interruptores de nivel?
La temperatura, la presión, la corrosión, las vibraciones, la espuma y las acumulaciones pueden influir en el rendimiento de los interruptores. Seleccionar una tecnología compatible con el entorno del proceso es esencial para un funcionamiento fiable.
Q3. ¿Pueden utilizarse los interruptores de nivel en aplicaciones críticas para la seguridad?
Sí. Muchos interruptores de nivel están diseñados para funciones de seguridad, incluida la protección contra sobrellenado y la prevención de funcionamiento en seco, especialmente cuando se utilizan con lógica a prueba de fallos y redundancia.
Q4. ¿Cómo manejan los interruptores de nivel de horquilla vibratoria la espuma o la turbulencia?
Los interruptores de horquilla vibratoria suelen ser resistentes a la espuma y las turbulencias, lo que los hace adecuados para aplicaciones con líquidos difíciles en comparación con los dispositivos basados en flotadores.
Q5. ¿Qué causa la falsa conmutación en los interruptores de nivel?
Las causas más comunes son la instalación incorrecta, la acumulación en los elementos de detección, los cambios de densidad o dieléctricos, la vibración o las interferencias eléctricas.
Q6. ¿Con qué frecuencia deben comprobarse los interruptores de nivel?
La frecuencia de las pruebas depende de la criticidad del proceso, las condiciones ambientales y los requisitos normativos. Las aplicaciones relacionadas con la seguridad suelen requerir pruebas funcionales periódicas.
Q7. ¿Son adecuados los interruptores de nivel para sólidos o polvos?
Algunas tecnologías, como la horquilla vibratoria o los interruptores de nivel capacitivos, son adecuadas para sólidos a granel y polvos cuando se seleccionan e instalan correctamente.
Q8. ¿Qué certificaciones son importantes para los interruptores de nivel industrial?
Es posible que se requieran certificaciones como ATEX, IECEx, SIL y homologaciones higiénicas en función de la clasificación de zonas peligrosas y de la normativa del sector.
Q9. ¿Se pueden utilizar varios interruptores de nivel en un mismo recipiente?
Sí. A menudo se instalan varios interruptores a diferentes alturas para proporcionar redundancia de bajo nivel, alto nivel y alarma para mejorar la seguridad del sistema.
Q10. ¿Cómo se integran los interruptores de nivel con los sistemas de control?
Los interruptores de nivel suelen proporcionar salidas discretas a PLC, relés o controladores de alarma, lo que permite una integración sencilla en la lógica de control y seguridad.
10. Ampliación del Knowledge Hub
Este Núcleo de Conocimientos de Level Switch puede ampliarse con páginas dedicadas que cubren:
Sistemas de protección contra sobrellenado de alto nivel
Selección de interruptores de nivel por industria
Interruptor de nivel vs sensor de nivel vs transmisor de nivel
Integridad de la seguridad y diseño redundante
Estas ampliaciones refuerzan la arquitectura general de conocimientos sobre medición de niveles.
Interruptor de nivel-FAQ
¿En qué aplicaciones es más fiable un interruptor de nivel que la medición continua de nivel?
Los interruptores de nivel suelen ser más fiables en aplicaciones con espuma, turbulencias, llenado rápido o condiciones de proceso inestables. En estos casos, los transmisores de nivel continuo pueden sufrir fluctuaciones de señal, mientras que los interruptores de nivel proporcionan una detección determinista de encendido/apagado en puntos críticos.
¿Cómo afecta la variación de densidad del medio al rendimiento de los interruptores de nivel?
Los cambios de densidad pueden afectar a los interruptores de nivel basados en flotador, mientras que los interruptores de nivel de horquilla vibratoria y capacitivos suelen ser menos sensibles. La selección de la tecnología adecuada en función de la variación de densidad prevista mejora la precisión de conmutación y la estabilidad a largo plazo.
¿Cuáles son los modos de fallo habituales de los interruptores de nivel en entornos industriales?
Los modos de fallo típicos incluyen adherencias mecánicas, recubrimiento o acumulación en los elementos de detección, posición de instalación incorrecta y problemas de conexión eléctrica. La selección e instalación adecuadas de la tecnología reducen considerablemente estos riesgos.
¿Cómo se comportan los interruptores de nivel en aplicaciones con espuma o líquidos aireados?
La espuma y la aireación pueden provocar falsos disparos en los interruptores de flotador y capacitivos. Los interruptores de nivel de horquilla vibratoria suelen ser preferibles en tales condiciones debido a su inmunidad a las interferencias relacionadas con la espuma.
¿Pueden utilizarse los interruptores de nivel como parte de los sistemas de protección contra sobrellenado?
Sí. Los interruptores de nivel se utilizan ampliamente como dispositivos independientes de protección de alto nivel en sistemas de prevención de sobrellenado. Su salida discreta y su diseño a prueba de fallos los hacen adecuados para aplicaciones de enclavamiento de seguridad.
¿Qué papel desempeña la lógica de seguridad en la selección de interruptores de nivel?
La lógica a prueba de fallos garantiza que una pérdida de alimentación o un fallo de señal provoque una condición segura, como la activación de una alarma o la parada de una bomba. Las salidas normalmente cerradas se utilizan habitualmente en aplicaciones de interruptores de nivel relacionadas con la seguridad.
¿Cómo influye la ubicación de la instalación en la precisión del interruptor de nivel?
La instalación cerca de entradas, salidas o agitadores puede causar turbulencias o tensiones mecánicas, provocando falsas conmutaciones. La colocación correcta lejos de las zonas de flujo dinámico es esencial para un funcionamiento fiable.
¿Son adecuados los interruptores de nivel para medios corrosivos o a altas temperaturas?
Sí, siempre que los materiales húmedos y los métodos de sellado sean compatibles con las condiciones del proceso. Las tecnologías magnéticas, de horquilla vibratoria y sin contacto se utilizan habitualmente en entornos corrosivos o de temperaturas elevadas.
¿Con qué frecuencia deben probarse los interruptores de nivel en aplicaciones de seguridad?
La frecuencia de las pruebas depende de la criticidad del proceso y de los requisitos normativos. En aplicaciones relacionadas con la seguridad, se recomienda realizar pruebas funcionales periódicas para verificar el comportamiento de conmutación y la respuesta del sistema.
¿Pueden los interruptores de nivel múltiple mejorar la seguridad y fiabilidad del sistema?
El uso de varios interruptores de nivel en diferentes puntos de ajuste permite funciones de redundancia, alerta temprana y parada de emergencia. Este enfoque por capas mejora significativamente la seguridad general del sistema.
¿Cómo se integran los interruptores de nivel con los PLC o los sistemas de alarma?
Los interruptores de nivel proporcionan salidas discretas que pueden conectarse directamente a PLC, relés de seguridad o controladores de alarma. La integración es sencilla y muy adecuada para la implementación de lógica de control y seguridad.
¿Qué factores influyen en la vida útil a largo plazo de un interruptor de nivel?
La vida útil se ve afectada por el desgaste mecánico, la exposición a productos químicos, los ciclos de temperatura y la calidad de la instalación. Elegir interruptores de nivel de calidad industrial y seguir las prácticas de mantenimiento recomendadas prolonga su vida útil.
¿Cuándo debe considerarse un interruptor de nivel sin contacto?
Los interruptores de nivel sin contacto son adecuados cuando el medio es muy corrosivo, pegajoso o los requisitos higiénicos prohíben el contacto directo. Reducen el riesgo de contaminación y las necesidades de mantenimiento en aplicaciones exigentes.
¿Cómo contribuyen los interruptores de nivel a la seguridad general del proceso?
Al proporcionar una detección de nivel puntual fiable, los interruptores de nivel admiten alarmas, enclavamientos y funciones de parada que evitan el sobrellenado, el funcionamiento en seco y los daños en los equipos, formando una capa crítica de protección de la seguridad industrial.
Por qué elegir Instrava
Basados en la coherencia, no en las reclamaciones
Aplicaciones industriales
Estamos especializados en el análisis y la detección industriales, con una clara comprensión de los entornos operativos y los requisitos del mundo real.
Estrictos criterios de selección de productos
Cada instrumento se evalúa en función de su rendimiento, estabilidad e idoneidad para la aplicación, no sólo de sus especificaciones o precios.
Suministro fiable y calidad constante
Trabajamos con fabricantes de confianza para garantizar un suministro estable, una calidad constante y una entrega fiable.
Apoyo práctico basado en la experiencia
Nuestras recomendaciones se basan en el conocimiento de la aplicación, lo que ayuda a los clientes a evitar problemas comunes y lograr resultados fiables.
Instrava se ha creado para reducir la incertidumbre, de modo que cada decisión que tome sea más clara, segura y fiable.
