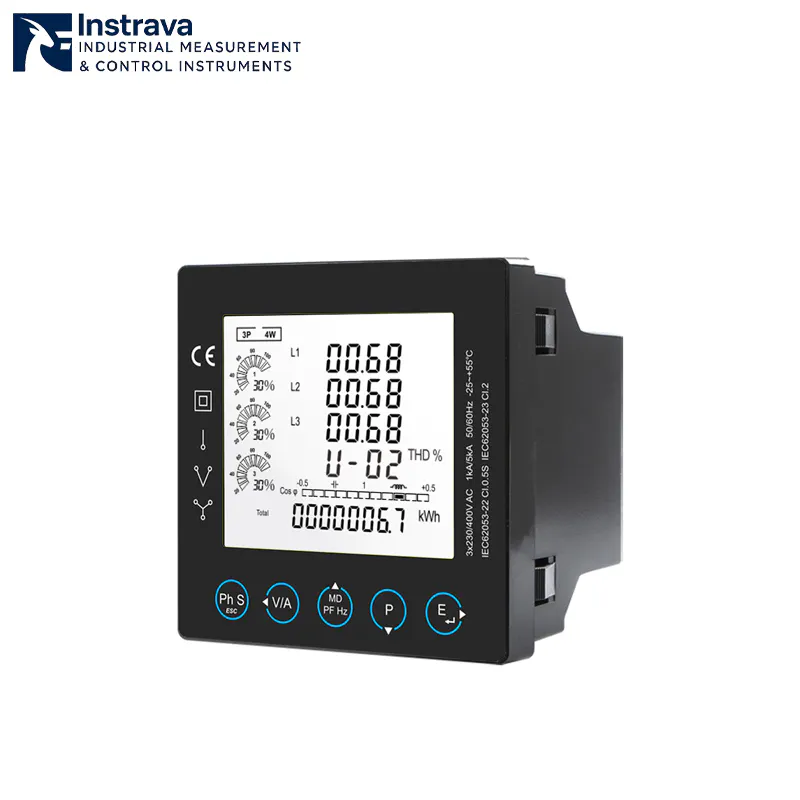

Panel Mounted Multi-Function Power Analyzer with Rogowski Coil Integration
In today’s AI-driven infrastructure and high-load electrical systems, flexible and cost-effective power monitoring is essential.
Instrava Curated Instruments deliver a next-generation Power Analyzer designed for multi-parameter measurement, high-current applications, and seamless system integration.
Это panel mounted multi-function Power Analyzer uses advanced Rogowski coil technology to provide accurate, scalable, and efficient power monitoring without the need for external integrators.
Why this Power Analyzer stands out:
- Direct connection with Rogowski coils (up to 5kA)
- В режиме реального времени multi-parameter power monitoring
- Cost-saving design with no integrator required
- Easy installation with plug-in and push-in structure
Приложения:
Data Centers | Industrial Systems | Smart Grid | Energy Management | Commercial Buildings
Power Monitoring & Control Description
Flexible Rogowski Coil Power Analyzer for High-Current Measurement
Это Power Analyzer is specifically designed to work directly with Rogowski coils, enabling:
- Measurement up to 5kA primary current
- No external integrator required
- Safer and more flexible installation
Идеально подходит для high-current environments such as data centers and industrial plants
Multi-Function Power Analyzer for Comprehensive Monitoring
Это multi-function Power Analyzer supports full electrical parameter measurement across multiple system types:
- 1P2W and 3P4W systems
- Voltage, current, frequency
- Active, reactive, and apparent power
- Import/export energy measurement
Perfect for real-time energy monitoring and system optimization
Multi-Function Power Analyzer for Technical Highlights
High Accuracy Power Analyzer for Reliable Data
- Active/Reactive/Apparent Power: ±1%
- Voltage & Current: ±0.5%
- Frequency: ±0,2%
- Active Energy: Class 0.5S (IEC compliant)
Ensures dependable performance for energy analysis, monitoring, and reporting
Smart Communication & System Integration
- RS485 interface
- Modbus RTU protocol
- Flexible configuration (address, baud rate, parity)
Easily integrates into SCADA, BMS, and energy management systems
User-Friendly Display & Visualization
- Backlit LCD with full viewing angle
- Bar graph for real-time power indication
- Clear visualization of load conditions
Compact Panel Mounted Design for Easy Deployment
- Standard 96×96mm panel mounted Power Analyzer
- Push-in installation & plug-in connection
- Lightweight (420g) and compact
Reduces installation time and maintenance complexity
Power Monitoring & Control Parameter
| Electrical characteristics | ||
| Type of measurement | RMS on three phase AC system (3P+N) | |
| Measurement accuracy | Active power | 1.0% of range maximum |
| Reactive power | 1.0% of range maximum | |
| Apparent power | 1.0% of range maximum | |
| Active Energy | IEC 62053-22 Class 0.5S IEC 61557-12 Class 0.5S | |
| Reactive Energy | IEC 62053-23 Class 2 IEC 61557-12 Class 2 | |
| Частота | 0.2% of mid-frequency | |
| Current | 0.5% of range maximum | |
| Напряжение | 0.5% of range maximum | |
| Power Factor | 1% of unity (0.01) | |
| Input & Output | |||
| Input | Current | Rated Current | 85mV/kA |
| Max Current | 1Ka/ 5kA | ||
| Напряжение | Aux.Power supply | 230V L-N AC or 120V~380V DC | |
| Measured Voltage | 50V ~ 600V (3P4W) 50V ~480V (3P3W) | ||
| Общение | RS485 port | Modbus RTU (RS485) | |
| Тип | 2-wire half duplex | ||
| Baud rate | 2400,4800, 9600, 19200, 38400 bps | ||
| Address | 1 to 247 | ||
| Pariy | None (default), Even, Odd | ||
| Stop Bit | 1 or 2 | ||
| Mechanical Characteristics | |
| Вес | 420g |
| IP Degree of Protection (IEC 60529) | IP51 front display |
| Dimensions (WxHxD) | 96x96X70mm |
| Panel cut-out | Вертикальный |
| Material of meter case | Self-extinguishing UL 94 V-0 |
| Terminals | Shrouded screw-clamp. |
| Environmental Characteristics | |
| Рабочая температура | -25 to 55°C |
| Температура хранения | -40 to 70°C |
| Humidity Rating | <95% RH at 50 °C (non-condensing) |
| Pollution Degree | 2 |
| Высота | 3000m |
Instrava OEM/ODM
Надежные приборы. Решения, подходящие для ваших задач.
Компания Instrava ориентирована на предоставление надежных промышленных решений благодаря тщательно подобранным продуктам, оптимизации, ориентированной на конкретное применение, и гибкой настройке. Мы выбираем проверенные приборы от надежных производителей, чтобы гарантировать неизменное качество, оптимизируем решения на основе реальных условий работы для решения практических задач и предоставляем индивидуальные конфигурации для удовлетворения конкретных потребностей приложений.
Сочетая опыт выбора с пониманием специфики применения, компания Instrava помогает клиентам снизить риски, повысить эффективность и добиться надежных результатов в сложных промышленных условиях.
Рекомендации по сопутствующим товарам
What is a panel mounted multi-function Power Analyzer?
A panel mounted multi-function Power Analyzer is a device installed in electrical panels to measure and monitor multiple power parameters, including voltage, current, power, energy, and frequency. It provides real-time insights into power system performance, making it essential for industrial, commercial, and energy management applications.
What is the advantage of using a Rogowski coil with a Power Analyzer?
A Power Analyzer with Rogowski coil input allows flexible and safe current measurement without requiring traditional current transformers. This design supports high current measurement up to 5kA, simplifies installation, and eliminates the need for external integrators, significantly reducing system cost and complexity.
What parameters can this multi-function Power Analyzer measure?
Это multi-function Power Analyzer measures a wide range of electrical parameters, including:
- Voltage and current (RMS)
- Active, reactive, and apparent power
- Power factor and frequency
- Active and reactive energy (import/export)
It supports both 1P2W and 3P4W systems, making it suitable for diverse electrical configurations.
How accurate is this Power Analyzer for energy and power measurement?
Это Power Analyzer provides high accuracy for industrial applications:
- Active energy: Class 0.5S (IEC standards)
- Power (P/Q/S): ±1% of range
- Voltage & current: ±0.5%
- Frequency: ±0,2%
This ensures reliable data for energy monitoring, billing, and system optimization.
Can this Power Analyzer be integrated into SCADA or energy management systems?
Yes. The device supports RS485 communication with Modbus RTU protocol, enabling seamless integration into SCADA, BMS, and energy management systems. With configurable baud rates and addressing, it can be easily deployed in centralized monitoring networks.
What makes this Power Analyzer ideal for high-current applications?
Это Power Analyzer is designed for high-current environments using Rogowski coils, supporting up to 5kA primary current measurement. This makes it ideal for:
- Data centers with high load density
- Industrial plants and heavy machinery
- Возобновляемые энергетические системы
