When selecting an Ultrasonic Level Transmitter, decisions should never be based solely on “measuring range” and “price.” Ultrasonic technology relies on sensitive physical acoustic waves, where process media properties, vapor space conditions, and tank geometry directly determine measurement accuracy and reliability.
Therefore, the following 6 core factors must be thoroughly evaluated during selection:
Media Characteristics (Liquid vs. Solid)
Measuring Range & Blanking Distance (Dead Zone) Constraints
Lingkungan Proses (Temperature, Pressure & Airflow)
Vessel Structure & Geometric Installation Conditions
Electrical Configuration, Signal Output & System Integration
Safety Certifications & Ingress Protection (IP) Ratings
Catatan: Spesifikasi dapat bervariasi tergantung pada konfigurasi pabrikan dan persyaratan penyesuaian. Silakan hubungi kami untuk konfirmasi teknis yang terperinci.
| Specification Parameter | Standard / Typical Range | Extended / Advanced Range | Selection Guidance & Remarks |
| Sedang | Water, wastewater, mildly corrosive liquids, standard bulk solids | Highly corrosive liquids (e.g., concentrated HCl, strong alkalis) | Determines the selection of sensor and anti-corrosion materials. |
| Rentang Pengukuran | Liquid: 5m, 10m, 15m
Solid: 3m, 8m, 12m | Long Range: 30m, 50m, 60m (requires high-power transducer & wide beam angle) | Measuring range for solids/powders is typically derated to 50%–70% of the liquid range. |
| Bahan Penyelidikan | ABS engineering plastic | PVDF, PTFE (Teflon) | ABS for general water treatment; PVDF or PTFE mandatory for strong acid/alkali or high-corrosion applications. |
| Bahan Transduser | Piezoelectric Ceramic | Composite piezoelectric / Polyethylene coating | Affects beam angle, acoustic matching, and signal receiving sensitivity. |
| Akurasi | 0.5% FS, 1.0% FS
Calm water surface: ±3mm | High precision: ±1mm or 0.25% FS | Accuracy is influenced by ambient temperature gradients and gas medium turbulence. |
| Resolusi | 3–5mm or 0.1% FS (whichever is larger) | 1mm (High-resolution digital sampling) | Choose high resolution for open-channel flow meters or precise dosing tanks. |
| Mode Tampilan | LCD dot-matrix display with keypad configuration | Blind (no display), Wide-temp OLED, Bar-graph display | For outdoor solar exposure or extreme cold environments, OLED or wide-temp heated LCDs are recommended. |
| Keluaran Sinyal | 4–20mA DC | 0–5V, 0–10V, Pulse/Frequency output | 4–20mA is the standard analog output for industrial PLC/DCS systems. |
| Resistensi Beban | 2-wire (24V DC): 250Ω
4-wire (220V AC): 500Ω | 750Ω (for long-distance transmission or high-voltage supply) | Ensures clean, distortion-free long-range signal transmission. |
| Keluaran Relai | 2 groups optional (programmable High/Low alarms) | 4 or 6 groups (independent pump/valve control) | Contact capacity: 250VAC 8A / 30VDC 5A; directly drives small AC contactors. |
| Koneksi Proses | Thread: M60×2, G1.5″, G2″, 2″ NPT
Flange: DN50, DN80, DN100 (HG/T 20592, ANSI) | Bracket mount, Aiming Flange (adjustable angle), ANSI/JIS custom flanges | Aiming flanges are strongly recommended for solids/dust level or tilted installations. |
| Suhu Kerja | Sensor: -20°C to 80°C
Transmitter Enclosure: -20°C to 60°C | Low temperature: -40°C to 60°C | Ultrasonic sensors are not suitable for temperatures >80°C (causes piezo degradation and sound velocity error). |
| Tekanan Terukur | -0.1 to 0.1 MPa (Atmospheric to mild positive/negative pressure) | Select pressure-proof models up to 0.3 MPa | Ultrasonic level meters are strictly not recommended for high pressure (>0.1 MPa) or vacuum applications. |
| Antarmuka Komunikasi | RS485 / Modbus-RTU | RS232, HART, Profibus-DP, CANopen | RS485/Modbus is the preferred choice for Smart Water and IoT system integration. |
| Catu Daya | 24V DC (2-wire / 4-wire)
220V AC (4-wire) | 12V DC (Solar power), Lithium Battery (Self-powered) | 12V DC or battery power is recommended for off-grid outdoor or river monitoring. |
| Antarmuka Listrik | M20×1.5, 1/2″ NPT | M16×1.5, G1/2″, Quick Aviation Plug | Explosion-proof applications require strict matching with certified cable glands. |
| Kelas tahan ledakan | Intrinsic Safety: Exia IICT6 Ga
Flameproof: Exd IICT6 Gb | Non-explosion-proof (Standard general purpose) | Mandatory certification for chemical plants, gas stations, underground pits, and combustible dust zones. |
| Peringkat Perlindungan | IP67 (Weatherproof / temporary immersion) | IP68 (Sensor probe submersible / remote split design) | Select IP68 split design for manholes, underground sumps, or areas prone to flooding. |
| Enclosure Material | Die-cast Aluminum alloy, Engineering plastics (ABS/PC) | SS304 / SS316L Stainless Steel | Aluminum alloy for standard industrial sites; stainless steel for food/pharma or harsh marine environments. |
| Kelembaban Sekitar | ≤ 95% RH (Non-condensing) | 100% RH (With anti-condensation probe design) | High-humidity environments require anti-condensation probe geometry to prevent moisture droplet accumulation. |
Torn between multiple supplier quotes from China? Let Instrava streamline your sourcing.
Every factory in our network is hand-picked, backed by 10 to 30+ years of manufacturing expertise, and fully aligned with evolving market standards. They bring deep engineering confidence to solve even the most complex application conditions.
Whether you need standard or custom products, we match them to your required certifications (such as CE, ATEX, ISO 9001, SIL, IECEx). While a single factory may not hold every single credential, our core value is sourcing and consolidating the exact certified products that meet your specifications—saving you valuable time in vendor evaluation and comparison.
Whether you need a single unit for testing atau bulk supply for a new production line, we are fully committed to driving your success.

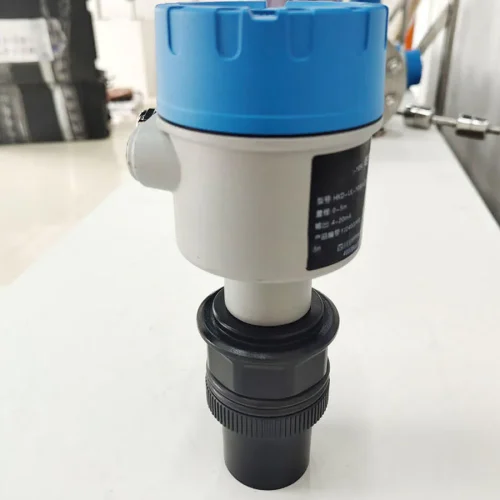

Ultrasonic Level Transmitter is a non-contact instrument designed to measure liquid levels, vessel heights, and solid material positions.
It typically consists of three core components: an ultrasonic transducer (sensor probe), a driver circuit module, and an electronic LCD display unit.
By measuring the time elapsed between emitting an ultrasonic pulse toward the target surface and receiving its reflection, the system calculates the exact distance between the sensor and the medium to determine the accurate level data.
| Industry Product Category | Core Application Scenarios | Key Technical Configurations (Addressing 6 Core Factors) | Typical Custom / Sourcing Demands | Core Certifications & Protection |
| 1. Smart Water & Municipal Type | Wastewater treatment plants, municipal drainage networks, underground manholes, stormwater pumping stations, open-channel flow measurement. | • Dead Zone & High Humidity: Anti-condensation probe design. • Protection & Cabling: IP68 Submersible / Split Type (prevents damage from flooding); supports 10–50m shielded cables. • Algorithmic Features: Integrated conversion algorithms for Parshall flumes and rectangular weirs. | • Low power consumption (12V DC / Solar powered). • Wireless modules (NB-IoT / 4G / LoRaWAN). • RS485 (Modbus-RTU) protocol. | IP68 Ingress Protection; CE Certification. |
| 2. Chemical & Corrosive Type | Hydrochloric/Sulfuric acid tanks, neutralization pits, electroplating baths, highly corrosive wastewater sumps. | • Media & Materials: Fully sealed PVDF / PTFE (Teflon) probe, resistant to strong acids and alkalis. • Environment & Pressure: Ambient temp & pressure (<80°C, -0.1 to 0.1 MPa). • Vapor Compensation: Echo gain compensation algorithms for volatile gas atmospheres. | • Adjustable aiming flanges or large-size ANSI/DIN PTFE flanges. • Enclosure options: SS316L or anti-corrosion coatings. | Gas Explosion-proof Certifications: Exia IICT6 Ga (Intrinsic Safety) Exd IICT6 Gb (Flameproof). |
| 3. Solid Bulk & Powder Level Type | Cement silos, plastic granule hoppers, crushed stone/ore bins, agricultural grain silos. | • Range & Power: Derated range by 1.5–2× (e.g., 30m–60m high-power transducers) to boost weak echoes from sound-absorbing materials. • Beam Angle: Narrow beam angle (<6°) to minimize sidewall reflections. • Mechanical Structure: Equipped with an Aiming Flange to adjust transducer angle toward material slopes. | • Anti-dust accumulation sensor face design. • 4–6 high-capacity relays (for feeder/alarm control). | Dust Explosion-proof Certification: Ex tD / Ext A21. |
| 4. Standard Industrial & Water Treatment Type | Pure water tanks, industrial circulating water pits, fire water tanks, reclaimed water storage. | • Cost-Effective Selection: Standard ranges of 5m / 10m / 15m. • Materials: ABS engineering plastic probe + Aluminum alloy/ABS enclosure. • Electrical: Standar 24V DC 2-wire 4–20mA (with HART) or 220V AC 4-wire. | • Standard thread connections (G1.5″, G2″, M60×2). • OEM branding, custom housing color, and logo printing. | IP67 Protection Rating; CE / ISO 9001. |
| 5. Hydrological & Open Water Type | Rivers, lakes, reservoirs, flash flood early-warning systems, floodgates. | • Range & Precision: 10m–30m long-range measurement with high accuracy on calm water (±1mm to ±3mm). • Environmental Requirements: Wide operating temp (-40°C to 60°C); UV-resistant outdoor build with wave filtering algorithms. • Mounting Geometry: Bridge or cantilever bracket mounting, avoiding bank obstructions. | • Low power / sleep mode (battery and solar power integration). • SDI-12 or RS485 dedicated hydrological protocols. | IP68 Rating; Outdoor lightning & surge protection. |
| 6. Hygienic & Sanitary Type | Food-grade purified water tanks, beverage compounding vats, atmospheric pharmaceutical intermediate tanks. | • Materials & Sanitation: Non-toxic FDA-compliant materials with smooth, dead-leg-free surfaces to prevent bacterial growth. • Process Connection: Sanitary Tri-Clamp / Sanitary Flange. | • CIP (Clean-in-Place) and SIP (Sterilization-in-Place) endurance. • Mirror-polished SS316L stainless steel enclosure. | FDA Material Compliance; 3-A / EHEDG Sanitary Standards (for advanced models). |
Cost-effective, non-contact, continuous level and open-channel flow measurement engineered for water treatment, corrosive chemicals, bulk storage, and municipal infrastructure under ambient pressure conditions.
In sewage treatment plants, underground manholes, stormwater pumping stations, and open-channel flow monitoring (Parshall flumes), Ultrasonic Level Transmitters provide completely non-contact measurement that eliminates maintenance caused by debris, ragging, or aggressive sludge.
Equipped with anti-condensation transducers and IP68 submersible sensor designs, these transmitters seamlessly integrate with wireless IoT networks (NB-IoT/4G/LoRaWAN) for remote urban flood monitoring.
Chemical storage facilities require robust level instruments to handle aggressive reagents such as hydrochloric acid (HCl), sulfuric acid (H₂SO₄), caustic soda, and electroplating fluids under atmospheric conditions.
Fully encapsulated PVDF and PTFE (Teflon) probes isolate the sensor electronics 100% from chemical vapor corrosion, preventing material degradation while maintaining ±3mm high accuracy on calm liquid surfaces.
For factory utility monitoring—including raw water reservoirs, fire water storage tanks, cooling tower basins, and reclaimed water systems—ultrasonic transmitters offer the most cost-effective continuous level solution.
With standard 5m, 10m, and 15m measuring ranges and durable ABS housing, these transmitters deliver reliable 4-20mA analog and relay output control for automated pump start/stop automation without mechanical wear.
Open surface water monitoring across rivers, natural lakes, dam reservoirs, and irrigation canals demands long-range non-contact sensors capable of enduring harsh outdoor weather and thermal fluctuations.
Integrated temperature compensation algorithms automatically adjust acoustic sound velocity across day-to-night temperature swings, ensuring millimeter-precise water level tracking over extended distances up to 30 meters.
Measuring level in plastic granule bins, stone crushers, agricultural grain silos, and wood chip hoppers requires acoustic transducers engineered to overcome acoustic wave absorption caused by solid materials.
By selecting properly derated measuring ranges (1.5–2× power margin) and using swivel aiming flanges, ultrasonic transmitters reliably track material repose angles and prevent bin overfill.
Processing plants in dairy, beverage mixing, and purified water (PW) utilities require hygienic level sensors designed with non-toxic, smooth surfaces that conform to strict FDA sanitary standards.
Equipped with quick Tri-Clamp connections and smooth, dead-leg-free transducer faces, ultrasonic sensors provide non-contact continuous monitoring without risk of fluid contamination.
