Pasarela OPC UA: Uniendo los sistemas industriales heredados con la Industria 4.0

Introducción: Por qué son importantes las pasarelas OPC UA

Las fábricas modernas están repletas de máquinas y dispositivos industriales de distintas generaciones, proveedores y estándares de comunicación.

Una sola línea de producción puede incluir:

• PLC Siemens con protocolo S7
• Contadores de energía Modbus RTU
• Controladores EtherNet/IP
• Dispositivos de campo PROFIBUS
• Servidores OPC DA heredados
• Sensores inteligentes IIoT

El problema es sencillo:

La mayoría de los dispositivos industriales no hablan el mismo idioma de comunicación.

Esta fragmentación crea grandes retos para:

• Sistemas SCADA
• Plataformas MES
• Integración ERP
• Análisis en la nube
• Implantaciones de IoT industrial

Por este motivo, la tecnología de pasarela OPC UA se ha convertido en un componente esencial de la Industria 4.0.

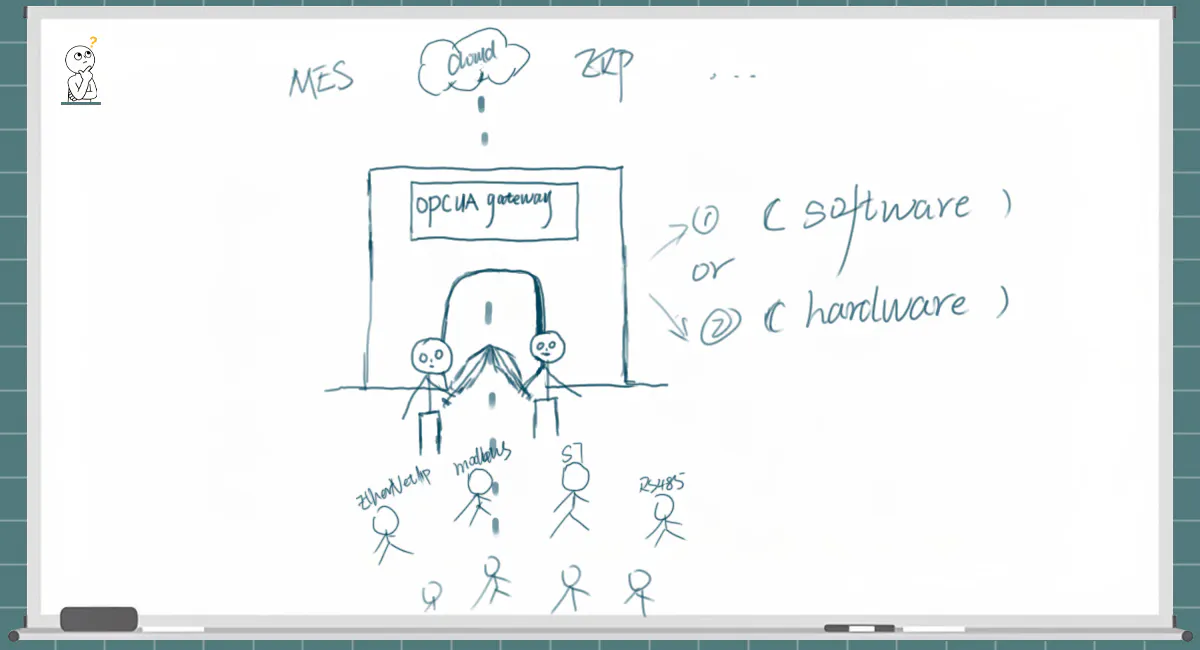

Una pasarela OPC UA actúa como traductor industrial universal y puente de comunicación. Convierte protocolos industriales heterogéneos en comunicaciones OPC UA estandarizadas, lo que permite una interoperabilidad perfecta entre dispositivos OT y sistemas informáticos modernos.

¿Qué es una pasarela OPC UA?

Una pasarela OPC UA es una plataforma de software o un dispositivo de hardware industrial que conecta varios protocolos de comunicación industrial y los expone a través de una interfaz OPC UA unificada.

Su objetivo principal es:

• Traducir protocolos industriales
• Fuentes de datos agregados
• Simplificar la integración de sistemas
• Mejorar la ciberseguridad
• Permitir la convergencia TI/OT

En la práctica, la pasarela se sitúa entre los dispositivos de campo y las aplicaciones de nivel superior.

Comunicación hacia el sur (capa OT)

La pasarela se comunica con los dispositivos industriales mediante protocolos industriales nativos como:

• Modbus RTU/TCP
• PROFIBUS
• PROFINET
• EtherNet/IP
• Siemens S7
• BACnet
• Bus CAN
• Comunicación serie RS-485

Comunicación hacia el norte (capa informática)

A continuación, la pasarela convierte todos los datos recopilados en modelos de información OPC UA estandarizados para:

• Sistemas SCADA
• Plataformas MES
• Sistemas ERP
• Plataformas industriales en nube
• Sistemas de análisis de IA
• Aplicaciones del gemelo digital

Esta arquitectura reduce drásticamente la complejidad de la integración en las fábricas modernas.

Por qué OPC UA es importante para la Industria 4.0

Fundación OPC define OPC UA (Open Platform Communications Unified Architecture) como un marco de comunicación industrial seguro, independiente de la plataforma y orientado a servicios.

OPC UA se ha convertido en uno de los principales estándares de comunicación para:

• Industria 4.0
• Fabricación inteligente
• IoT industrial (IIoT)
• Transformación digital
• Arquitecturas RAMI 4.0

A diferencia de los protocolos industriales tradicionales, OPC UA proporciona:

• Interoperabilidad entre plataformas
• Seguridad integrada
• Capacidades de modelado de datos
• Arquitectura escalable
• Neutralidad de los proveedores

Según RAMI 4.0 (Reference Architecture Model Industry 4.0), OPC UA se considera uno de los principales marcos de comunicación para los futuros sistemas industriales.

Sin embargo, la mayor parte de la infraestructura industrial existente sigue basándose en protocolos propietarios heredados.

Aquí es exactamente donde las pasarelas OPC UA resultan esenciales.

Funciones principales de una pasarela OPC UA

1. Traducción de protocolos

La conversión de protocolos es la función más común e importante de una pasarela OPC UA.

Las fábricas suelen contener dispositivos que utilizan estándares de comunicación industrial completamente distintos.

Sin una pasarela, los sistemas de capa superior tendrían que soportar cada protocolo por separado, lo que crearía una enorme complejidad de ingeniería.

Una pasarela OPC UA resuelve este problema:

• Comunicación descendente mediante protocolos industriales nativos
• Exposición de la comunicación ascendente a través de OPC UA estandarizado

Esto permite que dispositivos industriales heterogéneos aparezcan como parte de una arquitectura de comunicación unificada.

Las conversiones de protocolo más habituales son:

Esto crea un entorno de datos industriales unificado entre distintos proveedores y generaciones de equipos.

2. Migración de OPC clásico a OPC UA

Antes de OPC UA, el mundo industrial dependía en gran medida de tecnologías OPC clásicas como:

• OPC DA
• OPC HDA
• OPC AE

Estos estándares se basaban en la tecnología COM/DCOM de Microsoft y adolecían de varias limitaciones:

• Funcionamiento sólo en Windows
• Difícil configuración del cortafuegos
• Ciberseguridad deficiente
• Escalabilidad deficiente

Una pasarela OPC UA puede funcionar como:

• Envoltura
• Proxy
• Puente túnel OPC

permitiendo que los sistemas OPC heredados se comuniquen de forma segura con las modernas infraestructuras OPC UA.

Esto es especialmente valioso para las fábricas que utilizan sistemas SCADA o HMI establecidos desde hace tiempo y que no pueden sustituirse fácilmente.

3. Agregación de datos y espacio unificado de direcciones

Las grandes instalaciones industriales pueden contener:

• Cientos de PLC
• Miles de sensores
• Múltiples líneas de producción
• Sistemas de control distribuido

Conectar directamente plataformas SCADA o MES a cada dispositivo por separado puede sobrecargar la red y aumentar drásticamente la complejidad del mantenimiento.

Una pasarela OPC UA actúa como agregador centralizado.

Combina múltiples fuentes de datos industriales en:

Un único espacio de direcciones OPC UA unificado.

Como resultado:

• Los sistemas de capa superior sólo necesitan una conexión
• El tráfico de red es más fácil de gestionar
• La abstracción de dispositivos mejora la escalabilidad
• Disminuye el esfuerzo de ingeniería de integración

Esta arquitectura centralizada es especialmente importante en entornos industriales a gran escala.

4. Aislamiento de seguridad y cruce de cortafuegos

La ciberseguridad industrial se ha convertido en una de las mayores preocupaciones de la fabricación moderna.

Las redes de producción suelen estar separadas en varias zonas de seguridad, entre ellas:

• Redes de máquinas
• Redes de control
• Redes informáticas de empresa
• Conexiones externas a la nube

Las pasarelas OPC UA suelen desplegarse en el interior:

• Zonas DMZ
• Cortafuegos industriales
• Arquitecturas periféricas seguras

Dado que OPC UA incluye mecanismos de seguridad incorporados como:

• Cifrado de certificados X.509
• Autenticación de usuarios
• Firma de mensajes
• Gestión segura de las sesiones

la pasarela puede exponer de forma segura datos industriales a sistemas de capa superior sin exponer protocolos industriales nativos directamente a redes externas.

Algunas pasarelas avanzadas también son compatibles:

• Conexión inversa
• Túnel seguro
• Acceso remoto cifrado

que mejora aún más la ciberseguridad industrial.

5. IoT industrial e integración en la nube

Las pasarelas OPC UA modernas admiten cada vez más protocolos orientados a la nube como:

• MQTT
• AMQP
• API REST

De este modo, los datos industriales pueden introducirse directamente en los ecosistemas de nube:

• Microsoft Azure IoT
• Núcleo de AWS IoT
• Google Cloud IoT

Como resultado, las pasarelas OPC UA se están convirtiendo en importantes componentes informáticos de borde para:

• Mantenimiento predictivo
• Análisis de IA
• Gestión de la energía
• Gemelos digitales
• Cuadros de mando inteligentes

Hardware OPC UA Gateway vs Software OPC UA Gateway

Las pasarelas OPC UA suelen desplegarse de dos formas.

Software OPC UA Gateway

Las pasarelas de software se ejecutan en PC industriales o servidores.

Algunos ejemplos comunes son:

• KEPServerEX de Kepware
• Servidor OPC Matrikon
• Automatización unificada

Las ventajas incluyen:

• Amplia compatibilidad de protocolos
• Gran escalabilidad
• Alto rendimiento informático
• Despliegue flexible

Las pasarelas de software son ideales para:

• Salas de control central
• Grandes sistemas SCADA
• Proyectos de integración empresarial

Pasarela OPC UA de hardware

Las pasarelas de hardware son dispositivos industriales empotrados compactos que suelen instalarse directamente dentro de los armarios de control.

Entre los fabricantes figuran:

• Moxa
• Hilscher

Las ventajas incluyen:

• Instalación en carril DIN
• Fiabilidad industrial
• Instalación Plug and Play
• Resistencia a entornos agresivos
• Menor consumo de energía

Las pasarelas de hardware se utilizan habitualmente para:

• Conectividad Edge
• Conversión de protocolos locales
• Proyectos de modernización de zonas industriales abandonadas

Pasarela OPC UA y modernización industrial de zonas industriales abandonadas

Uno de los mayores retos de la Industria 4.0 es modernizar las fábricas heredadas.

La mayoría de las instalaciones industriales no pueden limitarse a sustituir todos los PLC y controladores existentes.

Esto se conoce como:

Transformación industrial de terrenos baldíos.

Las pasarelas OPC UA desempeñan un papel crucial en este proceso porque permiten:

• Los dispositivos heredados seguirán funcionando
• Los sistemas de control existentes permanecerán intactos
• Sistemas informáticos modernos para acceder a los datos de los equipos antiguos

En muchos casos, la implantación de una pasarela OPC UA se convierte en el primer paso hacia la digitalización de la fábrica.

Pasarela OPC UA y el futuro de la comunicación industrial

La comunicación industrial evoluciona rápidamente.

Muchos PLC y dispositivos inteligentes modernos incluyen ahora funcionalidad de servidor OPC UA nativo directamente dentro del hardware.

Algunos ejemplos son los nuevos controladores de:

• Siemens
• Schneider Electric
• Rockwell Automation

Al mismo tiempo, las redes industriales avanzan hacia:

• OPC UA PubSub
• TSN (Red Sensible al Tiempo)
• Arquitecturas nativas de borde
• Ethernet determinista en tiempo real

Sin embargo, a pesar de estos avances, las pasarelas OPC UA siguen siendo esenciales porque la base instalada mundial de equipos industriales heredados es enorme.

Para muchos fabricantes, las pasarelas ofrecen el camino más rápido y rentable hacia la integración de la Industria 4.0.

Investigación y perspectivas

Recientes investigaciones académicas destacan la creciente importancia de los marcos de interoperabilidad OPC UA.

Se propone un estudio sobre la integración de OPC UA con sistemas de comunicación heterogéneos:

• Sistemas de tipos independientes de la plataforma
• Primitivas de comunicación
• Capas de abstracción intermedias

para simplificar la interoperabilidad entre protocolos industriales.

Otro trabajo de investigación titulado:

“Metodología general para la construcción de pasarelas OPC UA”

presentó una metodología de diseño generalizada para construir pasarelas OPC UA eficientes y fiables para diversos sistemas de comunicación.

El estudio demostró que las arquitecturas de pasarela estandarizadas pueden:

• Reducir la complejidad de la integración
• Mejorar la interoperabilidad de los protocolos
• Menores costes de ingeniería
• Permitir que los fabricantes más pequeños adopten la tecnología OPC UA

Esto demuestra que la tecnología de pasarela OPC UA no sólo es importante desde el punto de vista comercial, sino también un importante foco de investigación en la digitalización industrial.

Conclusión

La tecnología OPC UA Gateway sirve de puente fundamental entre los sistemas industriales heredados y las arquitecturas modernas de Industria 4.0.

Habilitando:

• Conversión de protocolos
• Agregación de datos
• Comunicación industrial segura
• Conectividad en la nube
• Integración de TI/OT

Las pasarelas OPC UA permiten a los fabricantes modernizar la infraestructura existente sin sustituir por completo los equipos operativos.

A medida que la automatización industrial continúa evolucionando hacia fábricas inteligentes, fabricación impulsada por IA y sistemas IoT industriales en tiempo real, las pasarelas OPC UA seguirán siendo una de las tecnologías más prácticas e importantes para la transformación digital industrial.
