Purchase from Chinese suppliers 220KV 230KV Oil-Immersed Power Transformers
Instrava understands that 110kV~230kV power transformers are critical assets, and grid failures are absolutely unacceptable. Therefore, we work with you to make the procurement decision.
As your trusted partner, we carefully evaluate reliable manufacturing plants and verify their qualifications by visiting and inspecting certified transformer factories on-site.
Quotes for large transformer projects are available in approximately 7 days.
Production cycles are between 60 and 90 days.
Deskripsi Trafo
China’s transformer manufacturing core technologies are internationally leading/first-of-its-kind.
Transformer Fault Active Defense Technology (Trip):A world first, deeply integrating partial discharge monitoring with relay protection, achieving a leap from “post-incident remediation” to “automatic tripping before explosion.” Verified with zero false tripping after 1.8 million interference tests, the technology has been identified as internationally leading and is compatible with 110kV and above equipment.
500kV Industrial Rectifier Transformer Direct Step-Down Solution: The world’s first such product, breaking through the traditional “220kV + step-down substation” model, achieving direct step-down of 500kV to over 1000V power supply, eliminating intermediate links, improving system efficiency by approximately 0.4%, and significantly reducing infrastructure costs.
Solid-State Transformer Engineering Applications: Targeting high-frequency scenarios such as AI data centers, achieving a breakthrough from laboratory to engineering applications, possessing high-frequency, miniaturized, and excellent power quality control capabilities, with some indicators even surpassing previous performance levels.
Ultra-high voltage intelligent monitoring and digital twin operation and maintenance: Overcoming core technological barriers in the 1000kV ultra-high voltage field, integrating online diagnostics, 5G smart factory full-process traceability, and digital twin operation and maintenance systems to achieve precise control throughout the entire lifecycle.
Breakthrough Innovation in China’s Special High-Voltage Step-Down Transformer
As the world’s first station service transformer to directly step down from 750 kV to 10 kV, this product has overcome a series of industry challenges, including insulation design under ultra-high turns ratios, electric field balancing, and lightweight structure. It has successfully set five world records in the field of station service transformers: largest station service capacity, highest voltage level, highest turns ratio, most winding turns, and highest transmitted overvoltage. This provides crucial equipment support for the intensive and efficient construction of converter stations.
The overvoltage transmitted between the high and low voltage windings reaches 1054%, exceeding the insulation level of the low-voltage winding itself by more than 10.5 times. A series of technical measures adopted provide a solid guarantee for the safe operation of the equipment.
Parameter Trafo
|
Fase
|
Three
|
|
Coil Number
|
2
|
|
Usage
|
Daya
|
|
Coil Structure
|
Pie coil
|
|
Rated Primary Voltage
|
110
|
|
Rated Secondary Voltage
|
11
|
|
Daya
|
10MVA
|
|
Standar
|
IEC60076
|
|
Garansi
|
2 Years
|
|
Metode Pendinginan
|
ONAN
|
|
Frekuensi
|
50 / 60Hz
|
|
Vector Group
|
YNd11
|
|
Bahan
|
Copper / Aluminium
|
|
Aplikasi
|
Mining
|
|
Impedansi
|
10.5
|
|
Rentang Penetapan
|
±8*1.25%
|
| Main Technical Parameters for oil-immersed power transformer | ||||||||
| Daya Terukur (kVA) | Tegangan Tinggi (kV) | H.V.Tap range | Tegangan Rendah (kV) | Simbol koneksi | Short Circuit Impendence | No-load loss(kw) | On-load loss(kw) | Arus kosong (%) |
| 6300 | 63 66 69 110 132 138 220 |
±8x 1.25% |
6.3 6.6 10.5 11 33 69 |
YNd11 YNyn0 others |
10-14 | 9.4 | 34 | 0.63 |
| 8000 | 11.2 | 40.4 | 0.63 | |||||
| 10000 | 13.1 | 47.6 | 0.75 | |||||
| 12500 | 15.4 | 56.5 | 0.53 | |||||
| 16000 | 18.5 | 69.5 | 0.49 | |||||
| 20000 | 21.8 | 84.2 | 0.49 | |||||
| 25000 | 25.6 | 99.5 | 0.4 | |||||
| 31500 | 30.4 | 120 | 0.4 | |||||
| 40000 | 36.2 | 140.3 | 0.39 | |||||
| 50000 | 42.6 | 174.3 | 0.39 | |||||
| 63000 | 52 | 210 | 0.39 | |||||
| 75000 | 60 | 238 | 0.49 | |||||
| 90000 | 69 | 274 | 0.49 | |||||
| 120000 | 85 | 328 | 0.46 | |||||
| 150000 | 101 | 385 | 0.42 | |||||
| 160000 | 105 | 404 | 0.42 | |||||
| 180000 | 115 | 436 | 0.42 | |||||
| 240000 | 144 | 539 | 0.4 | |||||
Instrava OEM / ODM
Pencarian Pemasok dan Penyesuaian Sesuai Kebutuhan: Memberikan Produk yang Tepat Sesuai Kebutuhan Anda
Sebagai pemasok dan mitra pengadaan terpercaya Anda, kami menjembatani kesenjangan antara kebutuhan khusus Anda dan kemampuan manufaktur Tiongkok yang sangat besar.
Menemukan produk yang tepat dalam rantai pasokan yang sangat besar bisa menjadi tantangan tersendiri. Di situlah kami berperan.
Sebagai penyedia produk industri yang terkurasi, nilai inti kami sangat sederhana: Kami menempatkan diri pada posisi Anda untuk membantu Anda mendapatkan produk yang paling sesuai. Apakah Anda seorang Kontraktor EPC yang memerlukan kepatuhan teknis khusus, sebuah Produsen peralatan OEM sedang mencari branding khusus, atau sebuah distributor/pedagang industri Untuk mendapatkan keunggulan kompetitif, kami menyesuaikan dan merancang produk secara khusus agar sesuai dengan kebutuhan pengadaan Anda.
Bagaimana Kami Menyesuaikan Layanan Kami Sesuai Kebutuhan Pengadaan Anda
Untuk Kontraktor dan Insinyur EPC: Kami mengonfigurasi instrumen dan perangkat secara khusus agar sesuai dengan spesifikasi teknis Anda—mulai dari menyesuaikan sambungan proses, bahan khusus, protokol sinyal, hingga mengelola kalibrasi dan pengujian oleh pihak ketiga—sehingga Anda mendapatkan solusi yang siap diterapkan dalam proyek.
Bagi Produsen Peralatan Asli (OEM): Kami menyediakan layanan kustomisasi OEM/ODM yang komprehensif, termasuk desain casing khusus, pelabelan, branding (merek pribadi), serta spesifikasi teknis yang disesuaikan agar dapat terintegrasi dengan mulus ke dalam mesin Anda.
Untuk Distributor dan Pedagang Industri: Kami menawarkan fleksibilitas dalam penyesuaian kemasan, ragam produk, dan parameter teknis, yang akan membantu Anda membedakan portofolio produk Anda dan memenangkan lebih banyak tender lokal.
Mengapa Memilih Kami sebagai Mitra untuk Pengadaan Barang Sesuai Pesanan?
Layanan Penyelarasan Teknik Terpadu: Anda tidak perlu berurusan dengan banyak pabrik. Kami menerjemahkan persyaratan teknis Anda menjadi gambar kerja pabrikan yang akurat.
Jaminan Kualitas & Kepatuhan yang Ketat: Kami mengawasi seluruh proses penyesuaian dan produksi di Tiongkok, guna memastikan produk akhir yang disesuaikan tersebut memenuhi standar dan sertifikasi lokal Anda.
Nilai Utama Kami: Kami tidak hanya menjual barang yang ada di rak. Kami mencari, menyesuaikan, dan mengirimkan produk yang paling sesuai dan hemat biaya untuk kebutuhan khusus Anda.
What is the process for purchasing high voltage power transformers from Instrava?
1. Pertanyaan (Kami akan menanggapi pertanyaan Anda dalam waktu 24 jam untuk mengonfirmasi spesifikasi dan memulai prosesnya.)
2. Penawaran Harga (Waktu penyampaian penawaran harga bervariasi tergantung pada jenis proyek dan persyaratan spesifik Anda. Untuk barang stok standar, penawaran harga akan disampaikan dalam waktu satu hari, sedangkan untuk pesanan khusus diperlukan waktu tiga hari atau jangka waktu yang disepakati bersama.)
3. Pemilihan Produk (Kami akan menyajikan 3–5 opsi produk beserta harganya untuk persetujuan Anda. Pada tahap ini, kami akan memverifikasi kapasitas produksi pabrikan serta sertifikasi nasional yang relevan.)
4. Kontrak, Pembayaran di Muka, dan Produksi (Pembayaran di muka dengan kode 40% diperlukan untuk memulai produksi di fasilitas yang memenuhi syarat. Untuk barang yang tersedia di stok, kami segera mengatur pengujian dan pengemasan produk.)
5. Pembayaran Tahap Awal (Setelah produksi dan pemeriksaan kualitas selesai dengan baik, 50% berikutnya dari jumlah total harus dibayarkan. Untuk barang stok, pembayaran ini dilakukan setelah pengemasan selesai. Jika jumlah transaksi tidak melebihi $50.000, sisa 60% dibayarkan.)
6. Pengiriman (Anda dapat menunjuk perusahaan pengiriman barang, atau kami dapat mengatur pengirimannya untuk Anda.)
7. Penerimaan Barang (Jaminan Kualitas Kami: Ketika nilai total pesanan Anda mencapai $50.000, Anda baru perlu membayar sisa 10% setelah menerima dan memeriksa kualitas produk. Kualitas produk kami yang akan membuktikannya.)
8. Layanan Purna Jual (Kami secara aktif menangani dan menyelesaikan masalah melalui saluran daring maupun luring. Kami sangat mengutamakan layanan purna jual, karena hal ini mencerminkan tanggung jawab dan reputasi kami—yang menjadi landasan pertumbuhan jangka panjang Instrava.)
What are the advantages of buying power transformers from Instrava suppliers?
Compared to factories, we offer a more objective and impartial assessment of the advantages and disadvantages of our products compared to those from different manufacturers. We provide you with a wider selection of types, ensuring the best cost-effectiveness for your project. Our 3-5% service fee saves you significant time in finding and comparing products.
What types of transformers can I buy from Instrava?

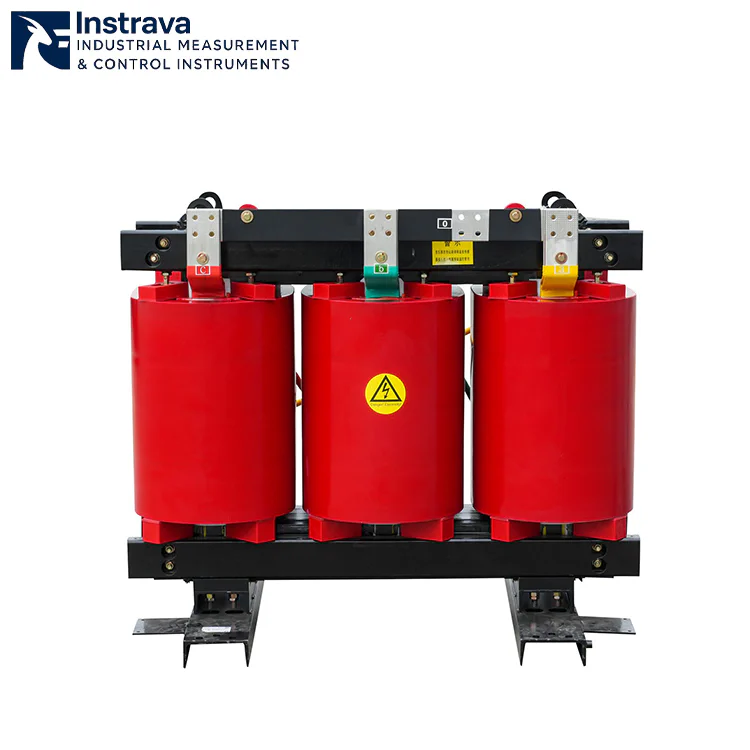

Dry-type transformers, low-voltage small oil-immersed distribution transformers below 35KV, high-voltage transformers above 66KV-220KV (if higher voltage such as 500KV is required, detailed communication is needed), pole-mounted transformers, pad-mounted transformers, box-type transformers, UPS transformers, rectifier transformers, frequency converter transformers, step up power transformer, step down power transformer, Special transformers and other multi-purpose transformers.
Bagaimana cara memastikan keandalan produk yang dibeli?
Filosofi kami yang berpusat pada pelanggan mengutamakan kebutuhan pengadaan mereka.
1. Pertama-tama, pastikan produsennya berdasarkan harga produk serta kapasitas dan kualifikasi pabrik produksinya.
2. Memverifikasi lingkungan produksi pabrikan melalui rekaman video dan inspeksi langsung di lokasi untuk memastikan kepatuhan seluruh proses produksi produk.
3. Ensure post-production product testing and retain data and video evidence from the verification process(testing and verification methods vary depending on the product)..
Bagaimana Instrava memastikan perlindungan produk dan keselamatan fisik selama pengiriman lintas batas?
Pertama-tama, kami mengonfirmasi kemasan produk bersama pihak pabrik (produk yang berbeda memerlukan metode pengemasan dan pengiriman yang berbeda pula. Peralatan berat dan pengiriman dalam jumlah besar diamankan dengan kokoh di dalam kontainer angkutan laut menggunakan rangka baja rekayasa yang dirancang khusus, peti kayu berlapis-lapis yang sangat kokoh, serta kantong vakum tahan karat kelas industri. Alat-alat presisi dilindungi dari benturan dan dijaga agar tetap dalam posisi yang stabil; pabrik kami memiliki pengalaman yang luas di bidang ini. Label khusus ditempelkan pada kemasan luar).
Kedua, kami terus menjalin komunikasi dengan perusahaan pengiriman untuk memastikan kondisi barang dan mengimbau mereka agar menangani proses bongkar muat dengan hati-hati.
Kebijakan garansi dan dukungan teknis purna jual apa saja yang ditawarkan Instrava kepada pelanggan internasional?
1. Instrava menawarkan garansi komprehensif selama 12 hingga 24 bulan (masa garansi yang berlaku tergantung pada lini produk), yang mencakup semua cacat produksi dan komponen.
2. Apabila diperlukan dukungan teknis daring, pelanggan dapat terhubung dengan para insinyur pabrik secara daring. Bimbingan secara real-time diberikan untuk pemasangan, kalibrasi di lokasi (untuk instrumen), dan pengoperasian awal. Apabila diperlukan dukungan insinyur di lokasi, kami akan mengatur agar seorang insinyur mengunjungi lokasi tersebut.
3. Apabila terjadi masalah pada komponen, kami akan mengirimkan suku cadang pengganti melalui layanan pengiriman ekspres internasional (DHL/FedEx) untuk meminimalkan waktu henti proyek Anda.
4. Apakah suatu produk perlu diganti atau diperbaiki akan dinyatakan secara jelas dalam perjanjian pembelian.
Mengapa Mempercayai Instrava?
Kami memilih produsen dari sudut pandang yang netral dan tidak memihak, dengan selalu mengutamakan kepentingan terbaik Anda.
Keberadaan kami bergantung pada upaya kami dalam membantu Anda menemukan produk yang paling sesuai dengan kebutuhan Anda.
Berbasis di Tiongkok, kami dapat melakukan inspeksi langsung di lokasi terhadap lingkungan produksi dan kualitas produk.
Kami membantu Anda menghindari perantara yang menyamar sebagai pabrik.
Kami memudahkan layanan purna jual yang lebih lancar, sehingga menghilangkan kendala perbedaan zona waktu dan keterlambatan yang sering terjadi saat berurusan langsung dengan pabrik.
Tim multibahasa kami memastikan komunikasi yang efektif.
