وصف مراقبة الطاقة والتحكم فيها
Deliver real-time power visibility, thermal safety, and intelligent energy management for modern electrical infrastructures
Busbar temperature monitoring system is an integrated solution that continuously measures temperature, current, voltage, and energy parameters within busway power distribution systems.
Engineered for data centers, industrial workshops, and critical power environments, this system combines busbar temperature monitoring, power quality analysis, and dual redundancy architecture to eliminate risks and ensure uninterrupted operation.
With advanced sensing and analytics, it enables real-time busbar monitoring system with RS485 Modbus communication, helping operators detect anomalies instantly, prevent failures, and optimize energy usage across complex power distribution networks.
Real-Time Power & Thermal Monitoring for Predictive Safety
The system delivers comprehensive monitoring across electrical and thermal parameters, enabling proactive risk management.
Full Electrical Parameter Monitoring
Three-phase voltage, current, frequency, active power, energy
Power factor, harmonic content (1st–63rd harmonics)
Peak coefficient, imbalance degree, variation coefficient
Supports smart busbar power monitoring system for industrial energy management.
High-Precision Temperature Monitoring
Busbar joint temperature range: -20°C to 200°C
Real-time detection of overheating at cable connection points
Prevents fire hazards and insulation failure
Ideal for busbar temperature monitoring system for data centers.
Advanced Alarm & Remote Signaling
Overvoltage / undervoltage / phase loss / overload detection
Frequency deviation and power anomaly alerts
Two-level threshold alarm system with delay settings
Ensures real-time fault detection in busbar trunking systems.
معلمة مراقبة الطاقة والتحكم فيها
| المعلمة | الوصف |
|---|---|
| نوع المراقبة | Power + Temperature Monitoring |
| مدخلات الجهد | Three-phase voltage |
| المدخلات الحالية | Three-phase current |
| المعلمات المقاسة | Power, energy, PF, frequency, harmonics (1–63) |
| نطاق درجة الحرارة | -20°C to 200°C |
| Alarm Function | Two-level threshold alarms with delay |
| Event Storage | 10,000 records |
| الاحتفاظ بالبيانات | ≥100 days (alarm), ≥1 year (energy data) |
| التواصل | Dual RS485 (Modbus RTU), ring network |
| Baud Rate | 1200–115200 bps |
| Redundancy | Dual power supply + dual communication |
| التركيب | Busway / tap-off box integration |
| Energy Metering | Quadrant, multi-rate, long-term statistics |
| Demand Analysis | Sliding demand, max/min tracking |
| Custom Data | 750-character user-defined area |
| التطبيق | Data centers, industrial plants, critical facilities |
|

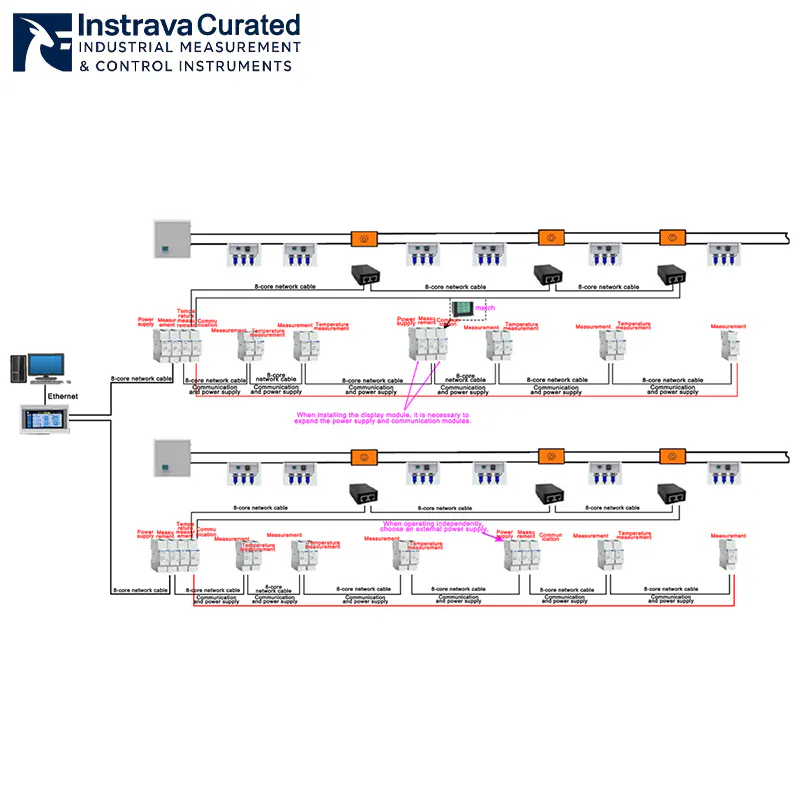

System Component
|
Model Number
|
Key Specifications
|
الوظيفة
|
|
|
Local Monitoring HMI
|
INYD1031Kt
|
10.1-inch TFT LCD (1024*600); 3 RS485 ports
|
Real-time curve display + alarm notification + data export
|
|
|
Main Inlet Box Module
|
INYBM200M-AC-Q1
|
3×220V/380V; Current accuracy: 0.2 class
|
Power input monitoring + communication ring network establishment
|
|
|
Tap-off Box Module
|
INYBM200C-AC-Q1
|
3×100mA; Leakage current range: 0~1A
|
Branch busbar temperature/power monitoring
|
|
|
Power Supply Module
|
INYBM200B-AC-P12
|
AC100~265V; Output: DC24V;
Ripple <80mV
|
Stable power supply for all sub-modules
|
|
|
Busbar Joint Temperature Device
|
INYDT200-C2
|
4 channels; -20~200℃ (±2℃ error)
|
Real-time temperature detection of busbar joints
|
|
الظروف البيئية
|
Modules
|
||||
|
Working temperature
|
-20℃~60℃
|
درجة حرارة التخزين
|
-25℃~75℃
|
|
|
الرطوبة النسبية
|
5~95% without condensation
|
Working altitude
|
less than 2000 meters
|
|
|
الضغط الجوي
|
70kPa~106kPa
|
|||
|
HMI
|
||||
|
Working temperature
|
0~45℃
|
درجة حرارة التخزين
|
-10~60℃
|
|
|
الرطوبة النسبية
|
5~90% without condensation
|
Working altitude
|
less than 2000 meters
|
|
|
الضغط الجوي
|
70kPa~106kPa
|
|||
|
Auxiliary power supply
|
AC100V~265V(50/60Hz)
|
AC100V~265V(50/60Hz)
|
||
|
الطاقة
|
≤12W or 12VA
|
≤5W or 5VA
|
||
|
Ripple
|
Less than 80 mV
|
Less than 40 mV
|
||
|
المخرجات
|
DC24V output
|
DC24V output
|
||
|
Module
|
Local monitoring system HMI (INYD1031Kt)
|
|||
|
Panel type
|
10.1 inch TFT LCD
|
Color display
|
24-bit color
|
|
|
Resolution ratio
|
1024*600
|
Brightness
|
300 cd/m2
|
|
|
Touch screen
|
Four-wire resistance type
|
Process monitor
|
4 core 800MHz CORTEX-A7
|
|
|
استهلاك الطاقة
|
5W
|
التواصل
|
COM1(RS232),COM2(RS485), COM3(RS485)
|
|
|
Ethermet
|
1*10/100M self adaptive
|
Event record
|
10000 lists
|
|
|
Electromagnetic compatibility
|
Industrial 3rd class
|
|||
|
Module
|
Main Inlet Box/Tap-off Box Monitoring Module
|
|||
|
Capacity
|
||||
|
Voltage overload capacity
|
1.2 times the rated current, continuous operation
|
|||
|
Current overload capacity
|
Starting box monitoring module: 0.51W; Junction box monitoring module: 0.34W
|
|||
|
استهلاك الطاقة
|
Less than 400ms
|
|||
|
Measurement data refresh time Indicator light
|
Operation, communication, alarm, light flashes for 0.1 seconds
|
|||
|
الدقة
|
||||
|
المعلمة
|
الدقة
|
النطاق
|
||
|
Current
|
0.2 class
|
AC0~100mA；
|
||
|
Pahse voltage
|
0.2 class
|
AC20~380V
|
||
|
Wire voltage
|
0.2 class
|
AC30~537V
|
||
|
Leakage current
|
1 class
|
AC0~1A
|
||
|
التردد
|
0.1 class
|
45~65Hz
|
||
|
Active power
|
0.5 class
|
0~±1×109
|
||
|
Power factor
|
0.5 class
|
0~±1.0
|
||
|
Active energy
|
0.5 class
|
0~±1×1010
|
||
|
Harmonic
|
A class
|
0~100%
|
||
|
Built-in RTC
|
The daily timing error is ≤ 0.5 seconds per day. The clock does not lose data even when power is lost. It also has temperature
compensation. |
|||
|
Module
|
Switch & Temperature Module (INYBM200B-0-T)
|
|||
|
Switch input
|
4 input terminals for passive nodes, built-in DC12V power supply in the instrument, with optical isolation
|
|||
|
خرج المرحل
|
2-way relay output (can be set as either automatic control or remote control), contact capacity: 5A/250VAC or 5A/30VDC
|
|||
|
درجة الحرارة
|
8-channel NTC probe input, -20 to 200℃, error: ±2℃ (at 25℃)
|
|||
|
استهلاك الطاقة
|
0.6W, without controlling relay 0.32W
|
|||

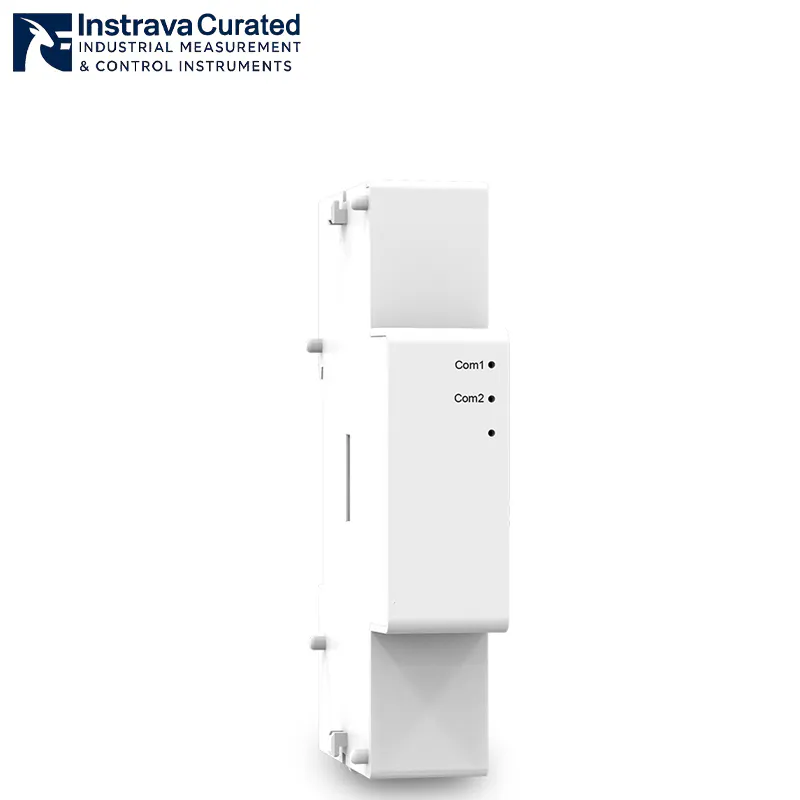

Communication Module
|
3-channel RS485
|
||||
|
Connection method
|
RJ45 interface
|
Communication rate
|
1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 115200bps
|
|
|
Work method
|
Half-duplex
|
Check bit
|
None, Odd, Even
|
|
|
بروتوكول الاتصال
|
Modbus-RTU，YD/T1363
|
استهلاك الطاقة
|
0.10W
|
|
|
Module
|
Power Meter (INYBM200B-AC-D)
|
|||
|
Panel type
|
128*128 dot single-color TFT LCD
|
|||
|
استهلاك الطاقة
|
0.5W
|
|||
|
Module
|
Busbar Joint Temperature Device (INYDT200-C2)
|
|||
|
درجة الحرارة
|
4 channels，-20~200℃, tolerance error：±2℃
|
|||
|
استهلاك الطاقة
|
＜1W
|
|||
|
مزود الطاقة
|
AC176~265V（self supply）
|
|||
|
التواصل
|
RS485，Modbus-RTU
|
|||
