Esta imagen muestra un caudalímetro de flotador de tubo metálico con pantalla digital e indicador de flotador, adecuado para la supervisión del caudal de líquidos.

Caudalímetro de flotador de tubo metálico

El caudalímetro de flotador de tubo metálico es un instrumento de medición de caudal de área variable compuesto por un tubo de medición, un flotador, un indicador y conexiones de proceso.
Gracias a su estructura compacta, amplio rango de medición y fácil instalación, se ha aplicado ampliamente en sistemas de control de procesos industriales para la medición de líquidos, gases y vapor, especialmente en aplicaciones de baja velocidad de flujo y pequeño caudal.

El caudalímetro de flotador de tubo metálico está disponible en el tipo de indicación local y en el tipo de transmisión remota inteligente.

  • El tipo local proporciona una indicación de aguja para la medición instantánea del caudal.

  • El tipo inteligente cuenta con indicación de puntero combinada con una pantalla LCD, que muestra el caudal instantáneo y el caudal totalizado, y admite salidas de alarma de límite alto y bajo, salida de impulsos, salida de corriente estándar de 4-20 mA a dos hilos y protocolo de comunicación HART.



Descargar Manual Español

Enviar consulta →

Descripción del caudalímetro

Características del caudalímetro de tubo metálico

  • Diseño sencillo y robusto - El rotámetro de tubo metálico presenta una estructura compacta con una excelente estabilidad y fiabilidad a largo plazo, lo que garantiza un rendimiento constante en entornos industriales exigentes.

  • Independiente de las propiedades medias - La medición precisa del caudal se mantiene independientemente de la conductividad del medio, la constante dieléctrica u otras propiedades físicas y químicas.

  • Aplicación versátil - Adecuado para una amplia gama de medios, incluidas sustancias corrosivas, tóxicas y explosivas, por lo que resulta ideal para diversos procesos industriales.

  • Medición multimedia - Capaz de medir interfaces o niveles de dos medios diferentes con densidades variables, lo que proporciona una supervisión flexible del proceso.

  • Opciones avanzadas de señal y visualización - Admite dos hilos Salida 4-20 mA y digital Pantalla LED (0,56” o 0,8”), lo que permite una lectura local y una fácil integración con los sistemas de control automatizados.

Esta imagen muestra un caudalímetro de área variable de tubo metálico, con pantalla detallada, carcasa exterior azul e indicadores, diseñado para la medición precisa del caudal.
Esta imagen muestra varios caudalímetros instalados en un sistema de tuberías, con carcasas exteriores azules y pantallas digitales, que proporcionan lecturas precisas del caudal de líquido (por ejemplo, agua).

Caudalímetro de tubo metálico-Aplicaciones

Con su excelente rendimiento, alta fiabilidad y solución rentable, el caudalímetro de flotador de tubo metálico se utiliza ampliamente en:

  • Industria petrolera y química

  • Acero y procesos metalúrgicos

  • Generación de energía y sistemas energéticos

  • Industria ligera y alimentaria

  • Producción farmacéutica

  • Tratamiento del agua y de las aguas residuales

Mediante la selección de diferentes materiales húmedos, el caudalímetro es adecuado para medios no corrosivos, corrosivos y altamente corrosivos, respondiendo a las exigencias de diversas aplicaciones industriales.

Parámetro del caudalímetro

Rango de medición Water:1-150000L/H(20℃)
Aire: 0,7~3000m3/h (20℃, 0,1013MPa)
Proporción del rango de medición Estándar: 10:1
Clase de precisión Estándar:1,5, 2,5; Especial: 1,0
Presión nominal Estándar y sanitario:DN15~DN50≤4,0MPa; DN80~DN200≤2,5MPa
Special one:DN15~DN25≤42MPa;DN50~DN100≤16MPa
Chaqueta uno: 1.6MPa
Pérdida de presión 7kPa~70kPa
Temperatura media Estándar:-70℃~+180℃; PTFE:-50℃~+100℃(No se permiten cambios frecuentes)
Temperatura ambiente Tipo remoto: -40℃~+85℃ (Pantalla LCD: -35℃~+70℃)
Indicador local de aguja: -40℃~+100℃
Tipo de conexión Brida; Tri-clamp sanitario
Conexión de la cubierta DN15/PN1.6MPa o 1/2” ANSI 150LB RF o tubo de φ12mm
Brida Estándar Normativa: GB/T 9119-2010, HG20592, ASME/ANSI B 16.5, DIN2501, SH3406
Tipo de alimentación: SMS, DIN 11851, Tri-clamp
Conexión del cableado M20×1,5; rosca hembra 1/2NPT
Alimentación Estándar: 24VDC dos líneas 4~20mA(12VDC~32VDC)
Tipo de CA:85~260VAC
Tipo de batería: batería de litio de 3,6 V (2-3 años de duración)
Característica de resistencia a la carga Dos líneas: resistencia de carga máxima 500Ω(24VDC)
Multilínea: resistencia de carga máxima 500Ω
Salida de señal de advertencia Salida de interruptor de advertencia de tubería Reed, advertencia de flujo de límite superior y límite inferior (capacidad de contacto 250V 0.05A o 24VDC 0.2A)
Pantalla LCD Alcance de visualización del flujo instantáneo:0~99999
Alcance de visualización del caudal total: 0~99999999
Grado de protección IP65, IP67
Grado antideflagrante Exia II CT6Ga Exd II BT6Gb
Altura de instalación: Altura estándar: 250mm para DN15-DN200; Tipo de alta presión: 300mm para tamaño > DN80

Instrava OEM/ODM

Abastecimiento a medida y personalización: te ofrecemos exactamente el producto que necesitas

Como tu proveedor de confianza y socio en el abastecimiento, tendemos un puente entre tus necesidades específicas y la enorme capacidad de fabricación de China.

Encontrar el producto adecuado en una cadena de suministro tan extensa puede resultar complicado. Ahí es donde entramos nosotros.

Como proveedor industrial especializado, nuestro valor fundamental es sencillo: Nos ponemos en tu lugar para ayudarte a adquirir los productos más adecuados. Tanto si eres un Contratista EPC que requiera un cumplimiento técnico especializado, un Fabricante de equipos originales (OEM) ¿Buscas una imagen de marca personalizada o un distribuidor industrial/comerciante Con el objetivo de ofrecerte una ventaja competitiva, personalizamos y adaptamos los productos para que se ajusten exactamente a tus necesidades de adquisición.

Cómo adaptamos nuestros servicios a tus necesidades de compras

  • Para contratistas e ingenieros de EPC: Configuramos a medida instrumentos y dispositivos para que se ajusten exactamente a sus especificaciones técnicas, adaptando las conexiones de proceso, los materiales especiales y los protocolos de señal, y gestionando la calibración y las pruebas realizadas por terceros, para que usted disponga de soluciones listas para su proyecto.

  • Para fabricantes de equipos originales (OEM): Ofrecemos un servicio integral de personalización OEM/ODM, que incluye carcasas a medida, etiquetado, marca propia (marca privada) y especificaciones técnicas adaptadas para que se integren a la perfección con su maquinaria.

  • Para distribuidores y comerciantes industriales: Ofrecemos opciones de personalización flexibles en cuanto a embalajes, gamas de productos y parámetros técnicos, lo que te ayudará a diferenciar tu cartera de productos y a ganar más licitaciones locales.

¿Por qué colaborar con nosotros en el abastecimiento a medida?

  • Servicio integral de alineación de ingeniería: No tendrás que tratar con varias fábricas. Nos encargamos de plasmar tus requisitos técnicos en planos de fabricación precisos.

  • Estrictas medidas de garantía de calidad y cumplimiento: Supervisamos todo el proceso de personalización y producción en China, garantizando que el producto final personalizado cumpla con las normas y certificaciones locales.

  • Nuestro valor fundamental: No nos limitamos a vender lo que hay en las estanterías. Buscamos, personalizamos y entregamos el el producto más adecuado y rentable para tu aplicación específica.

Dos excursionistas varones se echan una mano en un accidentado sendero de montaña junto a un acantilado a la hora dorada, con vistas al Mont Blanc nevado y al sinuoso valle fluvial de los Alpes franceses; inspiradora fotografía paisajística de senderismo al aire libre que refleja el trabajo en equipo.

Recomendaciones de productos relacionados

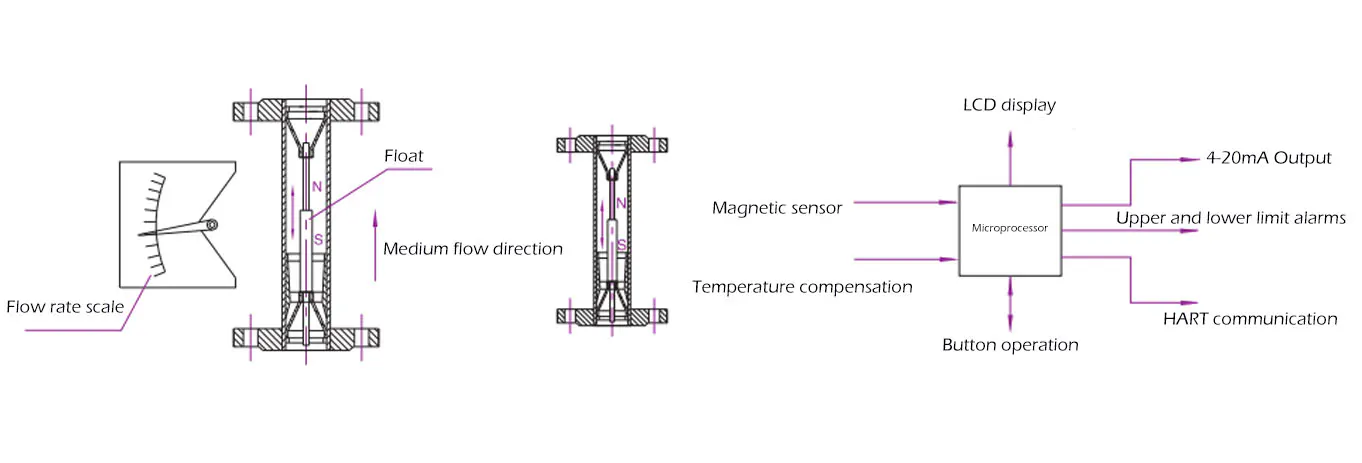

Un caudalímetro de flotador de tubo metálico funciona en el principio de medición del caudal de área variable, en el que el caudal viene determinado por la posición de equilibrio de un flotador dentro de un tubo de medición metálico cónico montado verticalmente.

El flotador alcanza una posición estable cuando se equilibran las siguientes fuerzas:

  • Fuerza ascendente generada por el flujo de fluido

  • Gravedad que actúa sobre el flotador

  • Fuerza de flotación del medio

  • Fuerza de arrastre relacionada con la densidad y la viscosidad del fluido

Por lo tanto, el resultado de la medición depende directamente de:

  • Densidad media

  • Viscosidad media

  • Régimen de flujo (laminar o de transición)

  • Geometría y masa del flotador

Esta es la razón por la que los caudalímetros de flotador de tubo metálico son calibrados en fábrica para un medio y unas condiciones de funcionamiento específicos, y es necesario recalibrar o corregir si cambian las condiciones del proceso.

Los caudalímetros de flotador de tubo metálico son técnicamente adecuados para medición estable y continua del caudal en duras condiciones de proceso, pero no son instrumentos universales.

Condiciones adecuadas:

  • Sistemas de alta presión: hasta 25-40 MPa

  • Procesos a alta temperatura: hasta 300-450°C

  • Fluidos corrosivos: con material o forro adecuado

  • Aplicaciones de vapor, gas y líquido

  • Caudales bajos a medios con flujo estable

Condiciones inadecuadas o limitadas:

  • Flujo fuertemente pulsante

  • Densidad o viscosidad muy inestables

  • Aplicaciones que requieren una precisión muy alta (< ±0,5%)

  • Condiciones de proceso rápidamente cambiantes

  • Vibración severa sin amortiguación adecuada

Desde el punto de vista de la ingeniería, la correcta adaptación de la aplicación es más crítico que el propio modelo de caudalímetro.

La precisión típica de un caudalímetro de flotador de tubo metálico es de ±1,0% a ±1,5% del fondo de escala (FS) en condiciones nominales.

Factores que influyen en la precisión:

  1. Desviación de la densidad media
    Cualquier desviación de la densidad calibrada provocará un error de flujo proporcional.

  2. Cambio de viscosidad
    El aumento de la viscosidad incrementa la fuerza de arrastre, haciendo que el flotador se eleve más de lo esperado.

  3. Condiciones de instalación

    • Debe instalarse verticalmente

    • Los tubos rectos aguas arriba mejoran la estabilidad

  4. Variación de temperatura y presión
    Los cambios extremos pueden alterar las propiedades del medio y afectar a las lecturas.

En aplicaciones industriales prácticas, los caudalímetros de flotador de tubo metálico se utilizan para indicación, supervisión y control de procesos, no la transferencia de custodia.

La selección del material determina directamente seguridad, vida útil y estabilidad de las mediciones.

Configuraciones comunes de materiales:

Proceso Medio Material del tubo recomendado Material del flotador
Agua / Vapor SS304 / SS316 SS316
Ácidos corrosivos SS316L + revestimiento de PTFE PTFE / Hastelloy
Álcalis SS316L Aleación / PTFE
Hidrocarburos SS316 SS316
Vapor a alta temperatura Acero aleado Acero aleado

Una selección incorrecta del material puede provocar:

  • El flotador se atasca

  • Corrosión de la cámara

  • Desviación de la medición

  • Riesgos para la seguridad

Desde el punto de vista de la contratación, es obligatorio confirmar la compatibilidad de los materiales antes de realizar el pedido.

Los modernos caudalímetros de flotador de tubo metálico utilizan acoplamiento magnético para transmitir la posición del flotador a dispositivos externos sin penetración en el proceso.

Opciones de señalización:

  • Transmisor 4-20 mA de dos hilos

  • Puntero mecánico local

  • Pantalla LED digital

  • Finales de carrera (SPST / SPDT)

Fiabilidad de la señal:

  • Sin contacto directo con el medio

  • Inmune a vibraciones y fluctuaciones de temperatura

  • Estabilidad a largo plazo para la integración de PLC y DCS

Las aplicaciones típicas son:

  • Enclavamientos de flujo

  • Alarmas de caudal bajo / alto

  • Control simple en bucle cerrado

Los caudalímetros de tubo metálico son preferibles cuando estabilidad de la señal y robustez mecánica son más importantes que la altísima precisión.

Según la información recabada sobre el terreno, los errores de contratación más frecuentes son los siguientes:

  1. Selección de un intervalo de caudal demasiado próximo al caudal máximo de funcionamiento
    → Provoca la saturación del flotador y una resolución deficiente.

  2. Ignorando la densidad media y la viscosidad
    → Da lugar a errores sistemáticos de medición

  3. Utilización de materiales estándar para medios corrosivos
    → Conduce a un fallo prematuro

  4. Suponiendo que los caudalímetros de tubo metálico no necesiten mantenimiento
    → La inspección periódica sigue siendo necesaria en medios sucios.

  5. Utilización en sistemas de caudal muy fluctuante
    → Conduce a lecturas inestables

Un caudalímetro de flotador de tubo metálico correctamente seleccionado debe funcionar de forma fiable durante 10-15 años con una intervención mínima.
