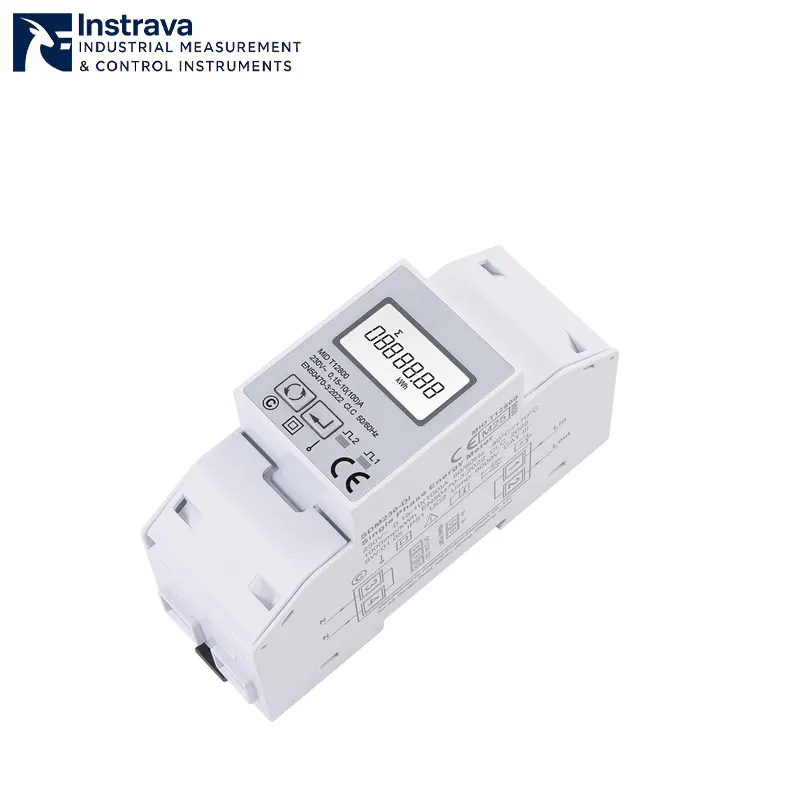

Contador de energía UL monofásico RS485 Modbus Carril DIN
Instrumentos curados Instrava presents a compact and certified Single Phase UL Energy Meter designed for reliable and cost-effective energy monitoring in modern electrical systems.
Este RS485 Modbus Digital Input DIN Rail Energy Meter integra multi-parameter measurement, bidirectional energy tracking, and remote communication, making it ideal for applications such as solar PV systems, EV charging, residential energy monitoring, and industrial sub-metering.
Con UL approval y 100A direct connection, it eliminates the need for external CTs, simplifying installation while reducing total system cost.
Puntos clave:
- UL approved single phase energy meter
- Direct connection up to 100A (no CT required)
- RS485 Modbus + pulse output
- Bi-directional energy measurement (import/export)
- DIN rail-mounted compact design (36mm width)
- Digital input for status monitoring
- Backlit LCD display
Aplicaciones:
Residential Energy Monitoring | Solar PV Systems | EV Charging | Sub-metering | Smart Buildings
Supervisión y control de la alimentación Descripción
UL Certified Single Phase Energy Meter Core Advantages
UL Certified Single Phase Energy Meter for Safe & Reliable Monitoring
UL Approved for Compliance and Market Access
Este Single Phase UL Energy Meter meets strict UL certification requirements:
- Fully compliant with UL standards
- Suitable for North American markets
- Ensures safety and regulatory compliance
Ideal para projects requiring certified electrical devices
100A Direct Connection Without External CT
- Supports up to 100A direct load
- Eliminates external CT wiring
- Reduce el coste y la complejidad de la instalación
Perfecto para residential and small commercial applications
Multifunction Measurement for Complete Energy Visibility
Supervisión completa de parámetros eléctricos
Este Single Phase Energy Meter provides:
- Energy: kWh, kVarh
- Power: W, Var, VA
- Voltage, current
- Factor de potencia, frecuencia
- Maximum demand
Activa accurate and comprehensive energy analysis
Bi-Directional Energy Measurement for Solar & Grid Systems
- Import and export energy measurement
- Adecuado para grid + solar PV systems
- Supports net metering applications
Essential for renewable energy and distributed systems
Compact DIN Rail Energy Meter with Flexible Integration
Space-Saving DIN Rail-Mounted Design
- Estándar DIN rail installation
- Ultra-compact 2-module (36mm width)
- Ideal for distribution boards
Optimizado para panel space efficiency
Digital Input for Extended Monitoring
- Incorporado digital input
- Supports status monitoring (e.g. breaker, switch)
Mejora system visibility and control
UL Certified Single Phase Energy Meter Technical Highlights
RS485 Modbus Energy Meter for Smart Systems
Reliable Communication for Remote Monitoring
Este RS485 Modbus Energy Meter soportes:
- RS485 communication interface
- Modbus protocol
- Optional DL/T645 compatibility
Easy integration into SCADA, EMS, and IoT platforms
Pulse Output for Energy Data Transmission
- 2 pulse outputs
- Suitable for external data loggers and PLCs
Activa flexible system integration
User-Friendly Display & Operation
Backlit LCD for Clear Data Visualization
- High-contrast LCD display
- Backlight for low-light environments
- Real-time parameter display
Mejora user experience and readability
Simple Setup and Configuration
- Easy parameter setting
- Quick installation
- Mantenimiento mínimo
Reduces engineering effort and time
Designed for Modern Energy Applications
Ideal for Solar, EV Charging & Smart Buildings
Este Single Phase UL Energy Meter se utiliza ampliamente en:
- Sistemas fotovoltaicos solares
- EV charging stations
- Residential energy monitoring
- Industrial sub-metering
Admite modern distributed energy systems
Cost-Effective Energy Monitoring Solution
- Combines multiple functions in one device
- Reduces hardware and installation cost
- Long-term reliable performance
Entrega high value at low cost
Parámetros de supervisión y control de potencia
| Características eléctricas | ||
| Tipo de medición | RMS on single phase AC system (1P+N) | |
| Precisión de la medición | Tensión |
|
| Actual | ±0,5% | |
| Frecuencia | ±0,2% | |
| Factor de potencia | ±0,01 | |
| Potencia activa | ±1% | |
| Potencia reactiva | ±1% | |
| Potencia aparente | ±1% | |
| Energía activa | Class 1 or 0.5 IEC62053-21
Class B or C EN50470-3:2022 |
|
| Energía reactiva | Clase 2 según la norma IEC 62053-23 | |
| Entrada y salida | |||
| Entrada | Actual
|
Rated Current (Ib/Iref) | 10A |
| Max Current(Imax.) | 100A | ||
| Min Current(Imin.) | 0.15A | ||
| Tensión | Operation Voltage | 230V AC | |
| Salida | SDM230-P | 2 Pulse Output for imp/exp. energy | |
| SDM230-M | 2 Pulse Output + RS485 Modbus | ||
| SDM230-MB-2T | 2 Pulse Output + M-bus EN13757 + 2 Tariffs (Dual Power Source) | ||
| SDM230-2T | 2 Pulse Output + RS485 Modbus + 2 Tariffs (Dual Power Source) | ||
| SDM230-DI | 2 Pulse Output + RS485 Modbus + Digital Input | ||
| RS485 Modbus Communications | |
| Dirección de contacto | 1~247 |
| Distancia de transmisión | 1000m Maximum |
| Transmission Speed | 1200bps~115200bps |
| Parity | None (default), Odd, Even |
| Stop Bits | 1 or 2 |
| Data Bits | 8 |
Instrava OEM/ODM
Abastecimiento a medida y personalización: te ofrecemos exactamente el producto que necesitas
Como tu proveedor de confianza y socio en el abastecimiento, tendemos un puente entre tus necesidades específicas y la enorme capacidad de fabricación de China.
Encontrar el producto adecuado en una cadena de suministro tan extensa puede resultar complicado. Ahí es donde entramos nosotros.
Como proveedor industrial especializado, nuestro valor fundamental es sencillo: Nos ponemos en tu lugar para ayudarte a adquirir los productos más adecuados. Tanto si eres un Contratista EPC que requiera un cumplimiento técnico especializado, un Fabricante de equipos originales (OEM) ¿Buscas una imagen de marca personalizada o un distribuidor industrial/comerciante Con el objetivo de ofrecerte una ventaja competitiva, personalizamos y adaptamos los productos para que se ajusten exactamente a tus necesidades de adquisición.
Cómo adaptamos nuestros servicios a tus necesidades de compras
Para contratistas e ingenieros de EPC: Configuramos a medida instrumentos y dispositivos para que se ajusten exactamente a sus especificaciones técnicas, adaptando las conexiones de proceso, los materiales especiales y los protocolos de señal, y gestionando la calibración y las pruebas realizadas por terceros, para que usted disponga de soluciones listas para su proyecto.
Para fabricantes de equipos originales (OEM): Ofrecemos un servicio integral de personalización OEM/ODM, que incluye carcasas a medida, etiquetado, marca propia (marca privada) y especificaciones técnicas adaptadas para que se integren a la perfección con su maquinaria.
Para distribuidores y comerciantes industriales: Ofrecemos opciones de personalización flexibles en cuanto a embalajes, gamas de productos y parámetros técnicos, lo que te ayudará a diferenciar tu cartera de productos y a ganar más licitaciones locales.
¿Por qué colaborar con nosotros en el abastecimiento a medida?
Servicio integral de alineación de ingeniería: No tendrás que tratar con varias fábricas. Nos encargamos de plasmar tus requisitos técnicos en planos de fabricación precisos.
Estrictas medidas de garantía de calidad y cumplimiento: Supervisamos todo el proceso de personalización y producción en China, garantizando que el producto final personalizado cumpla con las normas y certificaciones locales.
Nuestro valor fundamental: No nos limitamos a vender lo que hay en las estanterías. Buscamos, personalizamos y entregamos el el producto más adecuado y rentable para tu aplicación específica.
Recomendaciones de productos relacionados
¿Qué es un contador de energía monofásico con certificación UL?
Un contador de energía monofásico UL es un dispositivo certificado que mide la energía eléctrica y otros parámetros en sistemas monofásicos, cumpliendo al mismo tiempo las normas de seguridad de UL.
¿Este contador de energía necesita un transformador de corriente externo?
No. It supports direct connection up to 100A, eliminating the need for external current transformers.
¿Este contador puede medir la energía solar exportada?
Sí. Admite bi-directional measurement, allowing it to track both imported and exported energy in solar systems.
¿Qué protocolo de comunicación admite este contador?
It supports RS485 Modbus, and optionally DL/T645, making it suitable for integration into monitoring systems.
¿Cuál es la ventaja del montaje en carril DIN?
¿Cuál es la ventaja del montaje en carril DIN?
What is the function of digital input in this meter?
Digital input allows monitoring of external device status, such as switches or circuit breakers.
