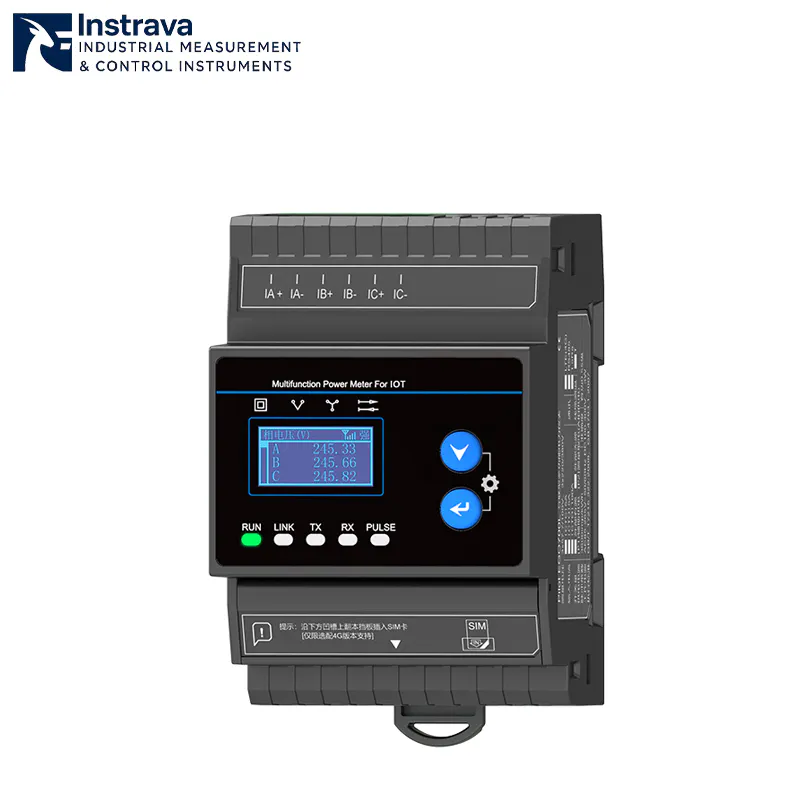

Power Meter triphasé multifonction IoT AC monté sur rail DIN
Instrava Curated Instruments introduces an advanced Multifunction Power Meter designed for next-generation smart distribution systems.
Le présent IoT-enabled AC DIN Rail-Mounted Three Phase Multifunction Power Meter intègre full electrical measurement, power quality analysis, real-time communication, and intelligent monitoring into a single compact device.

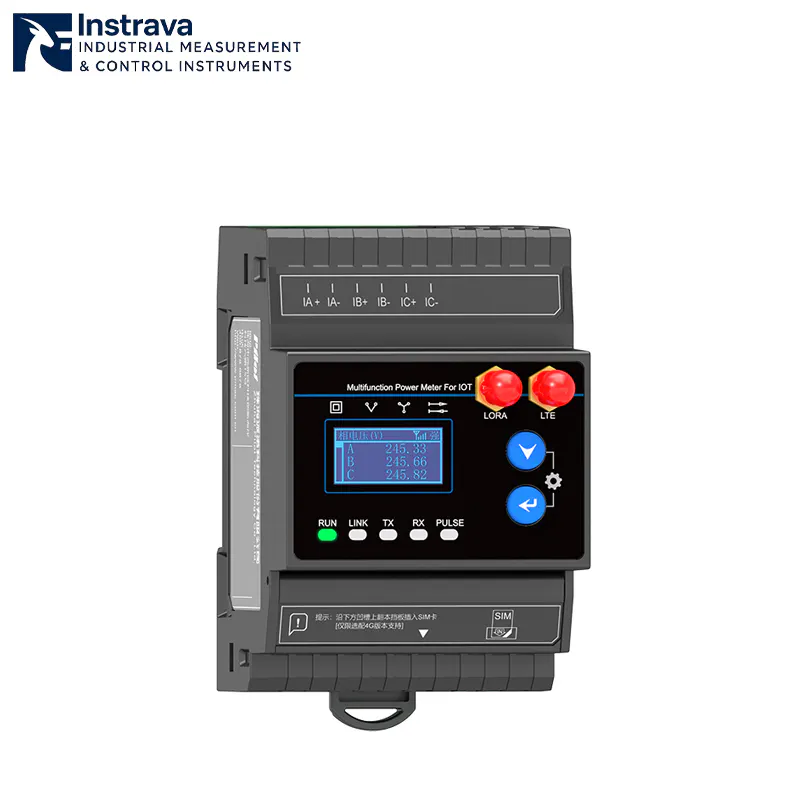

With support for 4G, LoRa, RS485, and LAN, along with multiple industrial protocols, it transforms traditional power systems into fully connected, data-driven energy networks.
Faits marquants :
- IoT-enabled multifunction power meter
- Three phase full-parameter measurement
- DIN rail-mounted compact design
- 63rd harmonic analysis + power quality monitoring
- Multi-protocol communication (MQTT, Modbus, IEC104, DLMS)
- Cable temperature monitoring & alarm
- 7-day data cache with breakpoint retransmission
- Remote configuration via P2P
Applications :
Smart Grid | Energy IoT | Industrial Automation | Distribution Cabinets | Data Centers | Smart Buildings
Surveillance et contrôle de l'énergie Description
IoT Multifunction Power Meter with Core Advantages
IoT Multifunction Power Meter with Full-System Visibility
All-in-One Electrical Measurement & Monitoring
Le présent Multifunction Power Meter combines measurement and monitoring into a unified platform:
- Voltage, current, power (P/Q/S), power factor
- Frequency and phase angle
- Active, reactive, apparent energy
- Cable temperature & switch status detection
Fournit complete real-time visibility of electrical systems
Advanced Power Quality Analysis for Smart Systems
- Three phase voltage/current monitoring
- Harmonic analysis up to 63rd order
- Voltage & current unbalance detection
Veille stable and high-quality power supply
Designed for IoT Energy Management Systems
Seamless Integration into Smart Platforms
- Compatible avec Smart PiDMS & PiEMS systems
- Supports energy and distribution data integration
- Idéal pour Power IoT and digital energy platforms
Active data-driven energy optimization
High-Accuracy & Stable Performance
- Active energy accuracy: Classe 0.5S
- Dual-core architecture (metering + control)
- Fonctionnement stable à long terme
Guarantees precision and reliability in critical systems
Real-Time Data + Reliable Transmission
1-Second Real-Time Data Upload
- Real-time monitoring with 1-second data refresh
- Instant visibility for critical systems
Soutien real-time decision-making
Data Integrity with Cache & Breakpoint Resume
- Intégré 7-day data cache
- Breakpoint retransmission
- Power-off alarm reporting within 10 seconds
Veille zero data loss in unstable networks
IoT Multifunction Power Meter Technical Highlights
Multi-Protocol Communication for Industrial IoT
Flexible Communication Options
Le présent IoT Multifunction Power Meter soutiennent :
- RS485 / LAN / 4G / LoRa
- Standard Modbus-RTU communication
Suitable for both local and wide-area deployment
Supports Advanced IoT Protocols
- Modbus RTU / Modbus TCP
- HTTP / MQTT
- IEC104 / DLMS / Bacnet (customizable)
- DL/T645-2007
Enables seamless integration into cloud, SCADA, and IoT platforms
Remote Configuration & Smart Maintenance
P2P Remote Operation & Maintenance
- Remote configuration via P2P
- Remote debugging and maintenance
- No need for on-site intervention
Réduit engineering and maintenance costs
Engineering-Friendly Installation Design
- Split core CT (no power shutdown required)
- Phase-sequence auto adjustment
- DIN rail-mounted installation
Simplifies installation and commissioning
Smart Alarm & Electrical Safety Monitoring
Comprehensive Alarm System
- Over/under voltage
- Over/under current
- Phase loss
- Power overload
- Cable over-temperature
- Power failure alarm
Améliore electrical safety and system protection
SOE Event Recording for Diagnostics
- Event logging with time stamp (SOE)
- Historical fault tracking
- System behavior analysis
Soutien fault analysis and predictive maintenance
Advanced Data & Demand Analysis
Energy & Historical Data Storage
- Historical energy:
- 10 years
- 12 mois
- 31 days
Active long-term energy analysis
Demand Monitoring & Optimization
- Real-time demand
- Maximum demand tracking
- Daily & monthly peak demand
Helps reduce peak energy costs
Paramètres de surveillance et de contrôle de la puissance
| Puissance Approvisionnement | AC 85～265V Or DC 100～300V | LTE Wireless Communication | LTE-FDD B1/B3/B5/B8 LTE-FDD B34/B38/B39/B40/B41 | |
| LoRa | 470-510Mhz,1KM open area (customized model is 915Mhz) | |||
| Classé Actuel | 1A or 5A 5A/1.67mA CT(optional) 100A/33.3mA CT(optional) | RS485 | 4800-38400bps,Modbus-RTU | |
| LAN port | Modbus TCP/IP,10M/100M Ethernet (customized model) | |||
| Classé Tension | 3×57.7/100V,3×220/380V | Break-point transfer | 7 days data cache (1 sampling point /5min.) | |
| Numérique Entrée | Wet contact,external power supply.220V,when <60V,open,when>140V closed,Max.Input 300V Or Dry contact:internal supply 24Vdc | Environnement | Operation Temperature:-25℃～+70℃ Storage Temperature:-40℃～+85℃ Operation Humidity:5%～95% Non-condensing | |
| Relay sortie | Node capacity:250Vac/5A | EMC Standard | Electrostatic Discharge Immunity Test IEC61000-4-2:2001 RF Electromagnetic Field Immunity testing IEC61000-4-3:2002 | |
| Connexion Mode | 3 Phase 4 Wire 3 Phase 3 Wire | Electrical fast transient immunity test Surge immunity test Injected Current Immunity Test Electromagnetic emission limit | IEC61000-4-4:2006 IEC61000-4-5:2005 IEC61000-4-6:2006 CISPR22:2006 | |
| Câble Température | 4 channels of NTC sensor, range:0-149℃ | |||
| Voltage sag and short-time interruption Immunity testing Passed | ||||
| Paramètres | Measurement Gamme | Précision |
| Tension | Phase Voltage:10V～400V Line Voltage:10V～690V | 0.2% |
| Primary Voltage | Max.1000kV | |
| Actuel | 5mA～6.5A | 0.2% |
| Primary Current | Max.100000A | —- |
| Fréquence | 40～65Hz | 0.1% |
| Énergie active | 0~99999999.9 kWh | 0.5% |
| Énergie réactive | 0~99999999.9 kvarh | 2% |
| Puissance active | Single Phase:0～±9999MW/Mvar Total:0～±9999MW/Mvar | 0.5% |
| Puissance réactive | 1.0% | |
| Harmonic Ratio | 0%～100% | Class B |
Instrava OEM/ODM
Approvisionnement sur mesure et personnalisation : pour vous proposer exactement le produit dont vous avez besoin
En tant que fournisseur et partenaire d'approvisionnement de confiance, nous faisons le lien entre vos besoins spécifiques et les vastes capacités de production de la Chine.
Trouver le bon produit au sein d'une chaîne d'approvisionnement gigantesque peut s'avérer difficile. C'est là que nous intervenons.
En tant que fournisseur spécialisé dans le secteur industriel, notre valeur fondamentale est simple : Nous nous mettons à votre place pour vous aider à trouver les produits les mieux adaptés. Que vous soyez un Entreprise EPC nécessitant une conformité technique spécialisée, un Fabricant d'équipements OEM Vous recherchez une image de marque personnalisée, ou un distributeur industriel / négociant Afin de vous offrir un avantage concurrentiel, nous personnalisons et adaptons nos produits pour répondre précisément à vos besoins en matière d'approvisionnement.
Comment nous adaptons nos solutions à vos besoins en matière d'approvisionnement
À l'attention des entrepreneurs et ingénieurs spécialisés dans la performance énergétique (EPC) : Nous configurons sur mesure vos instruments et appareils afin qu’ils correspondent exactement à vos spécifications techniques : nous adaptons les raccords de process, les matériaux spéciaux et les protocoles de signal, et nous gérons les opérations d’étalonnage et de test réalisées par des tiers, afin de vous fournir des solutions prêtes à l’emploi.
À l'attention des fabricants d'équipements d'origine (OEM) : Nous proposons des services complets de personnalisation OEM/ODM, notamment la conception de boîtiers sur mesure, l'étiquetage, la personnalisation de la marque (marque de distributeur) et des spécifications techniques adaptées, afin d'assurer une intégration parfaite avec vos machines.
À l'attention des distributeurs et négociants industriels : Nous proposons des solutions personnalisées et flexibles en matière d'emballage, de gammes de produits et de paramètres techniques, afin de vous aider à différencier votre portefeuille de produits et à remporter davantage d'appels d'offres locaux.
Pourquoi faire appel à nous pour vos services d'approvisionnement sur mesure ?
Coordination technique centralisée : Vous n'avez pas besoin de faire appel à plusieurs usines. Nous traduisons vos spécifications techniques en plans de fabrication précis.
Garantie rigoureuse en matière de qualité et de conformité : Nous supervisons l'ensemble du processus de personnalisation et de production en Chine, afin de garantir que le produit final personnalisé soit conforme à vos normes et certifications locales.
Notre valeur fondamentale : Nous ne nous contentons pas de vendre ce qui se trouve en rayon. Nous recherchons, personnalisons et livrons le le produit le plus adapté et le plus rentable pour votre application spécifique.
Recommandations de produits connexes
What is an IoT Multifunction Power Meter?
An IoT Multifunction Power Meter is an advanced device that measures electrical parameters and transmits data in real time through communication networks such as 4G, LoRa, or LAN for remote monitoring and control.
How does this Multifunction Power Meter support IoT systems?
It supports multiple protocols like MQTT, Modbus, and HTTP, allowing seamless integration with cloud platforms, SCADA systems, and energy management systems.
What is the advantage of split core CT?
Split core CT allows installation without cutting power, reducing downtime and installation costs.
How does the data cache function work?
The meter stores up to 7 days of data locally and automatically retransmits it when the connection is restored, ensuring no data loss.
Can this meter monitor cable temperature?
Yes. It includes cable temperature monitoring and alarm functions, enhancing electrical safety.
Is this meter suitable for smart grids and energy IoT?
Yes. With multi-protocol communication and real-time data capability, it is ideal for smart grids, IoT energy systems, and digital power management.
