Analyseur de qualité d'énergie triphasé pour la surveillance avancée de l'énergie
À mesure que les infrastructures d'intelligence artificielle, les réseaux intelligents et les systèmes industriels gagnent en complexité, il est essentiel de garantir un approvisionnement en électricité stable et de haute qualité.
Les instruments sélectionnés par Instrava offrent des performances de haut niveau Analyseur de qualité du réseau triphasé conçu pour surveillance en temps réel, analyse des harmoniques et diagnostics complets de la qualité de l'énergie.
Pourquoi cet analyseur de qualité de l'énergie triphasé est-il important ?
- Veiller à ce que une alimentation électrique stable pour les centres de données et les charges industrielles
- Analyser harmoniques, déséquilibre de tension et perturbations
- Activer optimisation énergétique et prévention des pannes
Applications :
Centres de données | Installations industrielles | Réseaux intelligents | Énergies renouvelables | Bâtiments commerciaux
Surveillance et contrôle de l'énergie Description
Analyseur de qualité de l'énergie triphasé haute précision pour des mesures fiables
Le présent Analyseur de qualité du réseau triphasé permet d'effectuer des mesures de haute précision pour tous les paramètres électriques essentiels :
- Précision de tension : Classe 0.2
- Précision du courant : Classe 0.2
- Précision de fréquence : ±0,002 Hz
- Énergie active : Classe 0.2S
Veille facturation, suivi et analyse précis de la consommation d'énergie
Surveillance complète de la qualité de l'énergie dans les réseaux triphasés
Le présent Analyseur de qualité du réseau triphasé prend en charge une analyse complète de la qualité de l'alimentation électrique :
- Analyse des harmoniques de la 2e à la 63e
- Distorsion harmonique totale (THD)
- Détection de déséquilibre tension/courant
- Écart de tension et écart de fréquence
- Surveillance du scintillement et des variations de tension
Idéal pour surveillance de la qualité de l'alimentation électrique dans des environnements à forte charge, tels que les systèmes d'IA

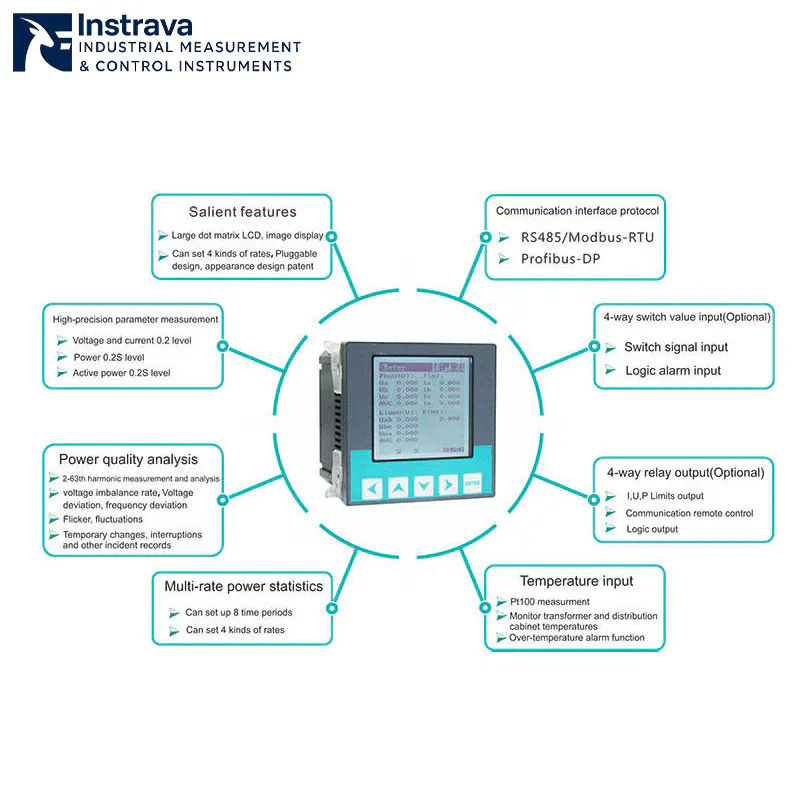

Analyseur de qualité du réseau triphasé : points forts techniques et avantages concurrentiels
Enregistrement avancé des événements et analyse des défaillances
- Enregistrement des creux, des pics et des coupures de tension
- Capture d'événements transitoires et analyse des formes d'onde
- Statistiques de la demande (valeurs actuelles, maximales et minimales)
Active diagnostic rapide des pannes et maintenance prédictive
Extension flexible des E/S et intégration intelligente
- RS485 standard + Modbus-RTU
- En option Profibus-DP (jusqu'à 12 Mbps)
- Extensible :
- 4 sorties relais
- 4 entrées numériques
- Sortie analogique (4–20 mA)
Idéal pour une intégration dans SCADA, EMS et systèmes de surveillance intelligents
Mesure complète des paramètres électriques et gestion de l'énergie
Le présent Analyseur de qualité du réseau triphasé soutiennent :
- V, I, P, Q, S, PF, Fréquence
- Mesure de l'énergie à quatre quadrants
- Tarification différenciée (8 fuseaux horaires, 4 tarifs)
- Statistiques sur les charges et les temps de fonctionnement

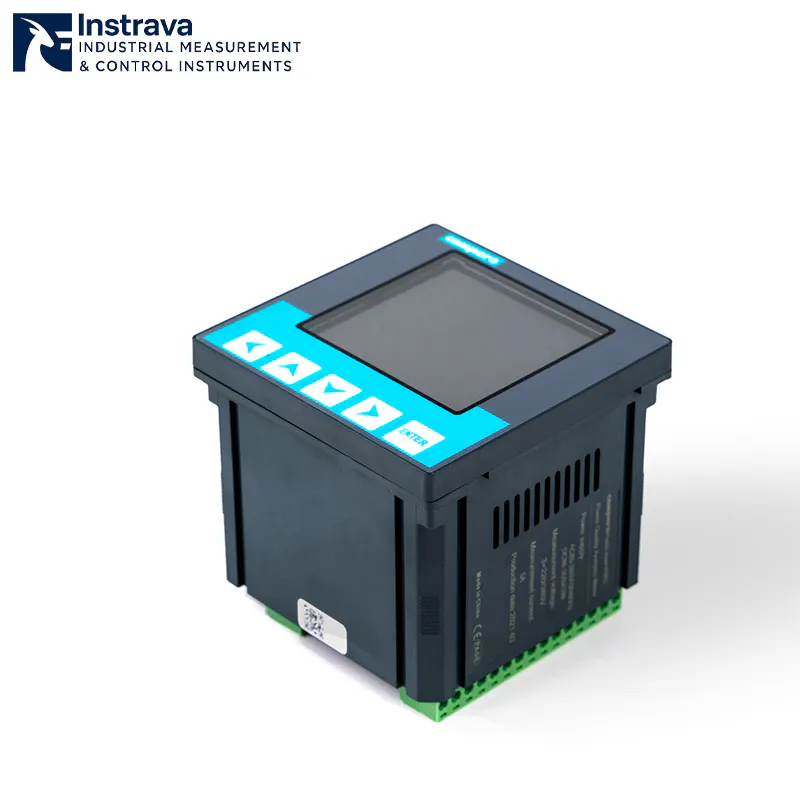

Conception de qualité industrielle avec une interface intuitive
- Écran LCD graphique 160 × 160
- Conception modulaire enfichable pour un entretien facile
- Indice de protection IP54 (face avant)
- Large plage de températures de fonctionnement : de -25 °C à +70 °C
Conçu pour fiabilité industrielle à long terme
Paramètres de surveillance et de contrôle de la puissance
| Paramètres | Spécifications |
|---|---|
| Tension de fonctionnement | CA 85–270 V / CC 80–300 V |
| Consommation électrique nominale | <3VA |
| Tension d'entrée | 57,7 V/100 V, 220 V/380 V, 380 V/660 V |
| Entrée de courant | Par défaut 5 A (0–6 A), en option 1 A (0–1,2 A) |
| Surcharge de tension | En continu : 1,2× ; En impulsion : 2× (1 s) |
| Surcharge de courant | En continu : 1,2× ; En impulsion : 20× (1 s) |
| Précision de la mesure | Tension/Courant : ±0,21 TP3T ; Puissance active : ±0,21 TP3T ; Puissance réactive : ±21 TP3T ; Fréquence : ±0,002 Hz ; Facteur de puissance : ±1 ‰ ; Énergie active : 0,2 S ; Énergie réactive : 21 TP3T |
| Paramètres mesurés | V, I, P, Q, S, PF, fréquence, énergie active/réactive |
| Indicateurs de qualité de l'énergie | Distorsion harmonique de 2e à 63e ordre, THD, facteur de crête, facteur K de courant, déséquilibre tension/courant, scintillement, pics et creux de tension, brèves coupures |
| Statistiques sur la demande | Valeurs actuelles, maximales et minimales |
| Tarifs multiples / Données historiques | 8 tranches horaires, 4 tarifs ; enregistrement des données mensuelles moyennes relatives au facteur de puissance et à la consommation d'énergie des 3 derniers mois |
| Port de communication | Isolation optoélectronique RS485 |
| Protocole de communication | Modbus-RTU 1 200–38 400 bps ; Profibus-DP en option 9 600–12 Mbps |
| Entrée de valeur de commutation (DI) | Contact sec passif à 4 voies, alimentation interne 24 V CC |
| Sortie relais (DO) | 4 voies, contact : 250 V CA/5 A, 30 V CC/5 A |
| Sortie d'impulsions | 1 collecteur d'optocoupleur passif |
| Affichage | Écran graphique LCD à matrice de points de 160 × 160 pixels |
| Fonction d'extension | Conception modulaire enfichable facilitant les mises à niveau et la maintenance |
| Indice de protection | Façade : IP54 |
| Dimensions | 96 × 96 × 88 mm |
| Température de fonctionnement | de -25 °C à +70 °C |
| Température de stockage | de -30 °C à +75 °C |
| Humidité relative | 5%–95%, sans condensation |
| Altitude | ≤ 4 000 m |
| Tension de tenue | 2 kV CA (entrée-sortie-alimentation) |
| Résistance d'isolement | >50 MΩ |
| Compatibilité électromagnétique | Surtension (IEC 61000-4-5, niveau 4), transitoires rapides (IEC 61000-4-4, niveau 4), décharges électrostatiques (IEC 61000-4-2, niveau 4), champ magnétique à fréquence industrielle (IEC 61000-4-8, niveau 4) |
Instrava OEM/ODM
Approvisionnement sur mesure et personnalisation : pour vous proposer exactement le produit dont vous avez besoin
En tant que fournisseur et partenaire d'approvisionnement de confiance, nous faisons le lien entre vos besoins spécifiques et les vastes capacités de production de la Chine.
Trouver le bon produit au sein d'une chaîne d'approvisionnement gigantesque peut s'avérer difficile. C'est là que nous intervenons.
En tant que fournisseur spécialisé dans le secteur industriel, notre valeur fondamentale est simple : Nous nous mettons à votre place pour vous aider à trouver les produits les mieux adaptés. Que vous soyez un Entreprise EPC nécessitant une conformité technique spécialisée, un Fabricant d'équipements OEM Vous recherchez une image de marque personnalisée, ou un distributeur industriel / négociant Afin de vous offrir un avantage concurrentiel, nous personnalisons et adaptons nos produits pour répondre précisément à vos besoins en matière d'approvisionnement.
Comment nous adaptons nos solutions à vos besoins en matière d'approvisionnement
À l'attention des entrepreneurs et ingénieurs spécialisés dans la performance énergétique (EPC) : Nous configurons sur mesure vos instruments et appareils afin qu’ils correspondent exactement à vos spécifications techniques : nous adaptons les raccords de process, les matériaux spéciaux et les protocoles de signal, et nous gérons les opérations d’étalonnage et de test réalisées par des tiers, afin de vous fournir des solutions prêtes à l’emploi.
À l'attention des fabricants d'équipements d'origine (OEM) : Nous proposons des services complets de personnalisation OEM/ODM, notamment la conception de boîtiers sur mesure, l'étiquetage, la personnalisation de la marque (marque de distributeur) et des spécifications techniques adaptées, afin d'assurer une intégration parfaite avec vos machines.
À l'attention des distributeurs et négociants industriels : Nous proposons des solutions personnalisées et flexibles en matière d'emballage, de gammes de produits et de paramètres techniques, afin de vous aider à différencier votre portefeuille de produits et à remporter davantage d'appels d'offres locaux.
Pourquoi faire appel à nous pour vos services d'approvisionnement sur mesure ?
Coordination technique centralisée : Vous n'avez pas besoin de faire appel à plusieurs usines. Nous traduisons vos spécifications techniques en plans de fabrication précis.
Garantie rigoureuse en matière de qualité et de conformité : Nous supervisons l'ensemble du processus de personnalisation et de production en Chine, afin de garantir que le produit final personnalisé soit conforme à vos normes et certifications locales.
Notre valeur fondamentale : Nous ne nous contentons pas de vendre ce qui se trouve en rayon. Nous recherchons, personnalisons et livrons le le produit le plus adapté et le plus rentable pour votre application spécifique.
Recommandations de produits connexes
Quels paramètres un analyseur de qualité de l'énergie triphasé mesure-t-il ?
Un analyseur de qualité de l'énergie triphasé mesure tension, courant, puissance active/réactive/apparente, facteur de puissance, fréquence et énergie active/réactive. Il assure également la surveillance harmoniques (de la 2e à la 63e), distorsion harmonique totale (THD), facteur de crête, facteur K, déséquilibre tension/courant, scintillement, pics de tension, creux de tension et brèves coupures, offrant ainsi une vue d'ensemble complète de la qualité de l'alimentation électrique du système.
Quelle est la précision de cet analyseur, et en quoi est-ce important ?
Cet analyseur offre Précision de classe 0,2 pour la tension et le courant, 0,2S pour l'énergie active, ±2% pour l'énergie réactive et ±0,002 Hz pour la fréquence. Une grande précision garantit une facturation précise, un suivi fiable de la consommation d'énergie et la détection précoce des anomalies, ce qui est crucial pour les installations industrielles, les infrastructures d'IA et les centres de données, où une alimentation électrique stable est indispensable.
Cet analyseur peut-il s'intégrer aux systèmes industriels existants ?
Oui, il prend en charge RS485 avec Modbus-RTU (1 200–38 400 bps) et Profibus-DP en option (9 600–12 Mbps), permettant une intégration transparente dans SCADA, EMS ou systèmes de gestion énergétique des bâtiments. Les entrées numériques, les sorties relais et les sorties d'impulsions offrent une prise en charge supplémentaire applications d'automatisation et de contrôle.
En quoi cet appareil contribue-t-il à améliorer l'efficacité énergétique et à réduire les coûts ?
En surveillant en permanence charge, facteur de puissance, harmoniques et puissance de pointe, l'analyseur identifie une utilisation inefficace de l'énergie et des incidents électriques. La mesure à plusieurs débits et le suivi des données historiques permettent aux opérateurs de optimiser les tarifs, planifier les charges et organiser la maintenance préventive, ce qui permet en fin de compte de réduire les coûts d'exploitation.
Cet analyseur est-il adapté aux environnements industriels difficiles ou à l'extérieur ?
Oui. Il fonctionne selon De -25 °C à +70 °C, avec une humidité relative maximale de 95 % (sans condensation), et à une altitude inférieure à 4 000 m. Le panneau avant est Indice de protection IP54, et l'appareil est conçu pour résister à surtensions, transitoires rapides, décharges électrostatiques et champs magnétiques à fréquence industrielle (série CEI 61000-4, niveau 4). Cela en fait un outil fiable pour usines chimiques, aciéries et centres de données.
En quoi cet analyseur est-il idéal pour les centres de données d'IA et les infrastructures intelligentes ?
Les centres de données dédiés à l'IA nécessitent une alimentation électrique stable et de haute qualité pour les serveurs critiques et les clusters de calcul. Cet analyseur permet surveillance en temps réel des creux de tension, des pics de tension, des harmoniques et des déséquilibres, ce qui permet de détecter rapidement les anomalies. Grâce à données historiques, suivi énergétique multi-tarif et enregistrement précis des pannes, les opérateurs peuvent assurer la maintenance assurer une disponibilité élevée, améliorer l'efficacité énergétique et protéger les équipements sensibles.
