Explorer les artères énergétiques mondiales : solutions d'ingénierie pour la logistique transfrontalière des transformateurs électriques

Les transformateurs de puissance sont des infrastructures extrêmement complexes et nécessitant d’importants investissements. En raison de leur poids et de leurs jeux internes très précis, leur transport international constitue l’un des facteurs de risque les plus importants de toute la chaîne d’approvisionnement du secteur de l’énergie. Une maxime bien connue parmi les ingénieurs électriciens stipule : “ La moitié de la durée de vie opérationnelle d'un transformateur se joue lors de son trajet entre l'usine et le site d'installation de la sous-station. ”

Lors du transit transfrontalier entre les sites de production et leurs destinations finales à travers le monde, les équipements sont soumis à des conditions très difficiles : de longs voyages en mer (souvent de 30 à 60 jours), des variations climatiques extrêmes et de fréquentes manutentions multimodales. Tout choc physique excessif ou toute infiltration d'humidité peut entraîner une rupture diélectrique catastrophique ou des courts-circuits entre phases lors de la mise sous tension.

Pour garantir l'intégrité des actifs, les stratégies logistiques mondiales doivent établir une distinction claire entre transformateurs de distribution (modèles de petite taille, produits en grande série) et grands transformateurs de puissance (unités des postes de transformation principaux, transformateurs GSU), en mettant en œuvre des solutions logistiques sur mesure et de haut niveau d'ingénierie pour chaque catégorie.

Transformateurs de distribution et de petite puissance : optimisation du volume et protection de l'environnement

Les transformateurs de petite taille (unités de distribution d'une puissance comprise entre 50 kVA et 2 500 kVA, notamment les modèles posés au sol, à huile et à sec) sont généralement expédiés en grande quantité dans des conteneurs maritimes standard (20GP / 40HQ). Le défi logistique réside principalement dans optimiser l'utilisation de l'espace dans les conteneurs sans dépasser les limites de poids brut, tout en protégeant totalement les équipements contre les embruns salins.

1. Le goulot d'étranglement : volatilité spatiale face aux restrictions légales de poids

Si les transformateurs de distribution sont simplement posés à plat sur le plancher d'un conteneur, un espace vertical considérable est gaspillé. Cependant, empiler directement ces unités les unes sur les autres risque d’endommager les radiateurs externes, les réservoirs ondulés et les traversées en porcelaine haute tension. De plus, regrouper un trop grand nombre d’unités dans un seul conteneur entraîne facilement des pénalités internationales strictes pour excès de poids dans les ports et sur les autoroutes — telles que la norme Limite de charge brute de 28 tonnes.

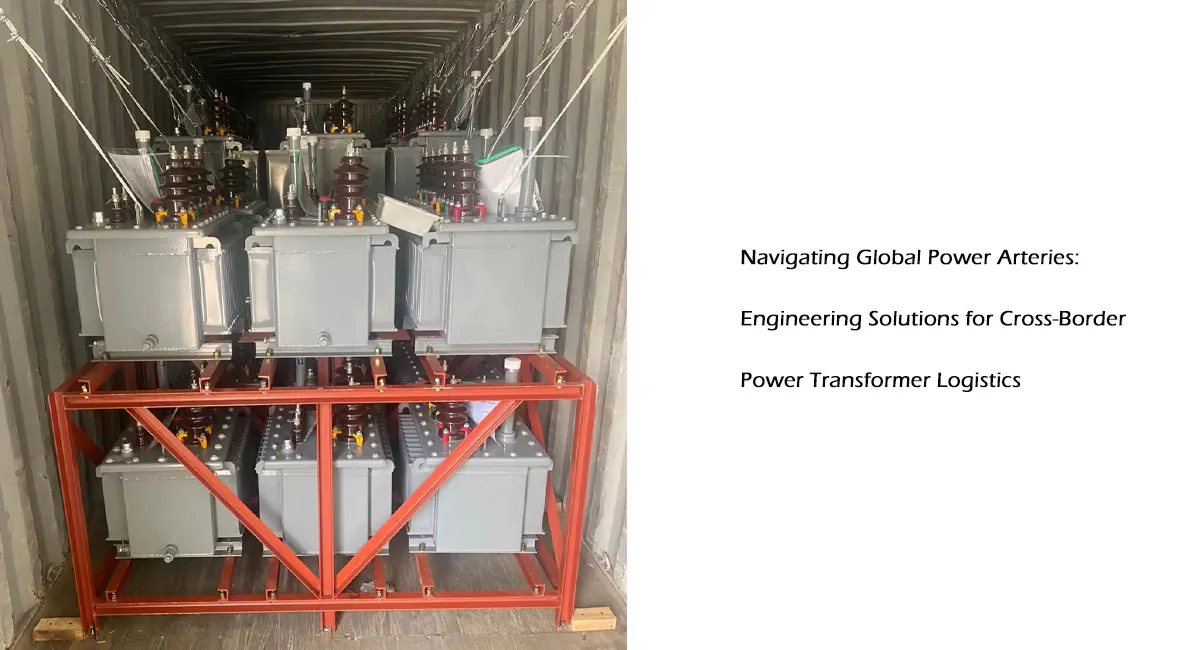

• La solution : des châssis en fonte ultra-résistants à double empilement, spécialement conçus

  Pour contourner ces contraintes, les ingénieurs en logistique ont recours à des châssis de stockage à double empilement en acier à haute résistance, fabriqués sur mesure, plutôt qu’aux caisses en bois traditionnelles.

  • Le niveau inférieur des transformateurs est solidement ancré dans le châssis de base en acier, conçu pour supporter l'intégralité de la force d'appui exercée par le niveau supérieur grâce à des poutres verticales structurelles très résistantes.

  • La rangée supérieure de transformateurs est ensuite boulonnée et fixée sur le pont supérieur du châssis.

  • En calculant le poids exact de chaque transformateur, fluides compris, les expéditions sont soigneusement équilibrées (l'objectif se situant généralement entre 26 et 27,5 tonnes (par conteneur). Cela permet de doubler le rendement de l'espace de chargement tout en respectant pleinement les seuils de poids multimodaux en vigueur à l'échelle mondiale.

2. Le goulot d'étranglement : microclimats maritimes et dégradation de l'isolation

Les traversées maritimes prolongées — en particulier dans les couloirs tropicaux à forte humidité et lors du franchissement de l’équateur — donnent lieu à un phénomène appelé “ pluie de conteneurs ”. Ce cycle de condensation continu entraîne la formation de moisissures sur les surfaces en résine moulée de type sec et une oxydation agressive due aux embruns salins sur les boîtiers en acier des appareils à huile.

• La solution : mise sous vide, déshydratants et systèmes de barrière VCI

  • Transformateurs à sec : Ces unités ne sont jamais expédiées à l'air libre. Elles sont soumises à un processus d'encapsulation sous vide à chaud de qualité commerciale, au cours duquel on y intègre des volumes calculés de gel de silice déshydratant de qualité industrielle. Cela permet de maintenir un faible taux d'humidité relative à l'intérieur, empêchant ainsi les matrices de cellulose et de résine d'absorber l'humidité ambiante et de compromettre la résistance d'isolement.

  • Transformateurs à huile : Les boîtiers sont recouverts de systèmes de peinture multicouches conformes à ISO 12944 C5-M (environnement marin à forte corrosivité) normes. Avant la mise en conteneur, les unités sont emballées dans Films anti-humidité VCI (inhibiteur de corrosion volatil), et une graisse diélectrique antistatique à base de silicone est appliquée sur toutes les surfaces des joints, les soupapes de surpression et les douilles de raccordement.

Grands transformateurs de puissance : conception des équipements hors gabarit (OOG) et stabilisation structurelle

Les grands transformateurs de puissance (LPT, dont la tension s'étend de 110 kV à 1 000 kV et dont la puissance nominale est de plusieurs dizaines ou centaines de MVA) constituent des exemples classiques Hors gabarit (OOG) ou des marchandises hors gabarit. Celles-ci ne peuvent pas être chargées dans des conteneurs standard et doivent être transportées à l'aide de conteneurs à plateau, de navires de transport de marchandises diverses ou de navires spécialisés dans le transport de charges lourdes. L'objectif logistique s'oriente alors vers prévenir les micro-déplacements des composants actifs internes et garantir l'intégrité de l'isolation gazeuse.

1. Le goulot d'étranglement : goulots d'étranglement liés aux infrastructures physiques et études d'itinéraires

Un transformateur de puissance assemblé peut facilement peser entre 60 et 300 tonnes et mesurer plus de 4 mètres de hauteur. De nombreuses régions de destination (en particulier les marchés en développement ou les zones aux infrastructures vieillissantes dans les pays occidentaux) sont soumises à des restrictions de poids sur les ponts, présentent des tunnels à faible hauteur libre et disposent de ports dépourvus de grues capables de soulever des charges lourdes.

• La solution : démontage poussé des composants et études des itinéraires en amont

  • Démontage des composants modulaires : Avant de quitter l'usine, le transformateur est démonté jusqu'à ce qu'il ne reste plus que son réservoir principal nu. Les traversées haute tension en porcelaine ou en matériau composite, les réservoirs de conservation (coussins d'huile), les radiateurs de refroidissement, les relais Buchholz et les armoires de commande basse tension sont démontés et emballés dans des conteneurs groupés distincts et traçables. Le réservoir principal — qui abrite l’ensemble lourd formé du noyau et des bobines — est transporté sous la forme d’un bloc autonome de grande masse.

  • Études approfondies des itinéraires : Les ingénieurs en logistique procèdent à des relevés topographiques rigoureux du corridor de transport avant la fin de la fabrication. La capacité de charge par essieu de chaque pont, la hauteur libre sous les lignes électriques aériennes et le rayon de braquage entre le port de déchargement et la plate-forme de fondation de la sous-station sont tous cartographiés. Des véhicules spécialisés à essieux multiples Remorques modulaires automotrices (SPMT) sont mises en place pour répartir le poids de manière homogène sur des infrastructures fragiles.

2. Le goulot d'étranglement : la menace insoupçonnée du déplacement interne des spires

Lors du tangage d’un navire ou des manœuvres de manutention dans le cadre du transport ferroviaire ou routier, les équipements de transport subissent des chocs de décélération importants. Si le corps d’un transformateur subit soudainement une énergie cinétique excessive, les enroulements internes en cuivre (pesant plusieurs dizaines de tonnes) peuvent se déplacer de quelques centimètres seulement. Ce déplacement structurel est totalement invisible de l’extérieur, mais il réduit les distances d’isolation, ce qui garantit un claquage haute tension dès la mise sous tension.

• La solution : soudures rigides adaptées à un environnement marin et enregistrement 3D en temps réel des impacts

  • Fixations structurelles rigides : Une fois placée dans la cale d'un navire de transport de marchandises diverses ou sur un flat-rack lourd, la base du transformateur est solidement arrimée à l'aide de câbles d'acier à haute capacité, associés à soudage direct de l'acier de construction sur le pont du navire ou sur les plaques supérieures des citernes.

  • Surveillance continue par enregistreur d'impacts 3D : Des enregistreurs d'impacts 3D électroniques omnidirectionnels sont fixés de manière rigide à des points symétriques du réservoir du transformateur.

  ⚠️ Norme mondiale de contrôle des risques : Les enregistreurs enregistrent en continu les forces d'accélération ($G$-forces) selon les axes X, Y et Z. Les seuils standard du secteur imposent que les impacts verticaux (axe Z) ne dépassent pas 2,0 g, et les forces d'impact longitudinales et transversales (axes X/Y) doivent rester inférieures à 3,0 g (les projets de haute tension soumis à des exigences strictes limitant les seuils à 1,5 g). À l'arrivée au point d'entrée, les registres de données sont récupérés et vérifiés conjointement par l'acheteur, le fournisseur et les assureurs avant que le bien ne soit autorisé à poursuivre son acheminement vers l'intérieur du pays.

3. Le goulot d'étranglement : protection thermique du réservoir principal (gestion du pétrole par rapport à celle du gaz)

Expédier un colis volumineux transformateur de puissance Le fait de remplir entièrement le réservoir d'huile minérale diélectrique augmente considérablement le poids total du transport et compromet la conformité aux normes de sécurité imposées par les codes internationaux relatifs au transport maritime des marchandises dangereuses. Cependant, vider entièrement le réservoir entraîne l'introduction d'humidité atmosphérique, ce qui détruit instantanément les propriétés diélectriques de l'isolation interne en carton pressé à base de cellulose.

• La solution : purge sous vide déshuilée et rinçage à l'azote sous pression positive

  • Déplacement par gaz : Une fois les essais de réception en usine (FAT) menés à bien, l'usine vidange l'huile isolante (en laissant souvent une fine couche de base suffisante pour recouvrir les bornes situées au fond) et met immédiatement le réservoir sous vide poussé. L'espace ainsi libéré est ensuite comblé avec azote gazeux de haute pureté ($\ge$ 99.99%) ou de l'air extrêmement sec.

  • Maintien d'une pression positive continue : La cuve du transformateur est équipée d'un collecteur de régulation automatique du gaz et de manomètres. Tout au long du voyage, la cuve interne doit maintenir une pression positive de référence constante de de 0,02 MPa à 0,03 MPa. Cette barrière de surpression garantit que, même en cas de chute extrême de la température ambiante, l'humidité extérieure ne puisse pas pénétrer dans la cuve. Des bouteilles d'azote d'appoint sont solidement fixées au châssis de transport, ce qui permet au personnel logistique de réajuster manuellement la pression en cas de légère fuite au niveau des joints pendant le trajet.

Matrice logistique internationale pour les transformateurs de puissance

Résumé : Un système central de contrôle des risques en boucle fermée pour le transport international

Relever le défi du transport transfrontalier des transformateurs revient, fondamentalement, à transformer une incertitude dynamique en certitude statique. Pour les petits transformateurs, la clé réside dans l’utilisation de châssis de montage en acier structurés afin d’atténuer les chocs mécaniques et de réduire au minimum l’espace perdu à l’intérieur du conteneur ; pour les grands transformateurs principaux, l’accent est mis sur le remplissage à l’azote sous pression positive afin d’empêcher l’humidité de pénétrer, ainsi que sur la surveillance des micro-accélérations en 3D pour détecter et prévenir les dommages internes cachés.

Cela garantit que le matériel de haute qualité fabriqué en Chine conserve ses performances optimales, comme à sa sortie d'usine, même après avoir traversé de vastes océans.
